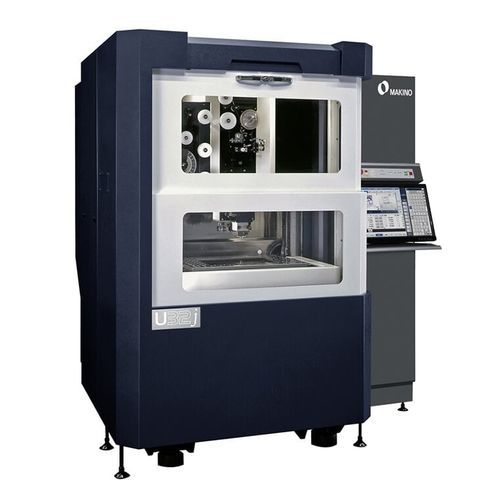

Machine d'électroérosion wire EDM U32j

pour la fabrication de moulesde précisionde haute précision

Présentation
La machine à fil U32j est conçue pour atteindre des niveaux supérieurs de précision et de finition de surface par rapport aux modèles U3 et U3 H.E.A.T. standard. Elle peut produire des finitions de surface jusqu'à 0,07 µm Ra (34 µin Ra) avec le Crystal II Circuit et peut, en option, fonctionner avec des diamètres de fil allant jusqu'à 50 µm (0,002"). La U32j convient particulièrement aux moules d'injection plastique de haute précision, aux outils d'emboutissage de précision et aux composants médicaux.

Conception et précision
Utilise une configuration à table de travail fixe pour améliorer la précision et éliminer les variations de position liées aux tables mobiles. Une meilleure précision de positionnement est obtenue grâce à un alignement d'assemblage à tolérances accrues avec des précisions d'axe de 3 µm (0,0001") en rectitude et 4 µm (0,00015") en équerrage et parallélisme. Le réservoir diélectrique intégré dans la base réduit l'encombrement et améliore la stabilité thermique. La circulation d'air réfrigérée autour des axes U/V/Z aide à maintenir une température machine stable pour une précision soutenue.

Commande & exploitation
Intègre le Hyper i control de Makino offrant un processus d'exploitation simple en 3 étapes (Program / Setup / Run). La commande fournit un grand écran tactile HD de 24" avec des gestes intuitifs pinch/swipe/drag. Les fonctionnalités standard comprennent un Handbox avancé toutes fonctions, des manuels électroniques embarqués, des vidéos de formation et les fonctions d'aide E-Tech Doctor pour soutenir la productivité de l'opérateur.

Ergonomie & automatisation
Une cuve de travail programmable relevable/abaissable sur 3 côtés offre un excellent accès ergonomique à la zone de travail et simplifie le chargement et la mise en place. La cuve relevable permet également un accès dégagé pour la maintenance et une configuration prête pour l'automatisation pour une intégration simplifiée. Les options incluent la technologie Makino H.E.A.T. pour améliorer la productivité en cas de mauvais flux et un système de sonde 3D disponible pour réduire le temps de réglage.

Principales caractéristiques (niveau élevé)

• Finition de surface jusqu'à 0,07 µm Ra (34 µin Ra) avec Crystal II Circuit
• Diamètres de fil optionnels jusqu'à 50 µm (0,002")
• Table de travail fixe pour une précision améliorée
• Réservoir diélectrique intégré pour un encombrement réduit et une meilleure stabilité thermique
• Circulation d'air réfrigérée pour la stabilité thermique autour des axes
• Cuve de travail relevable/abaissable programmable sur 3 côtés pour l'ergonomie et la préparation à l'automatisation
• Hyper i control avec écran tactile 24" HD, Handbox, manuels électroniques et vidéos de formation
• Options : technologie H.E.A.T. et sonde 3D

Caractéristiques techniques

• Modèle : U32j
• Table (métrique) : 780 x 590 mm ; Déplacements X : 370 mm, Y : 270 mm, Z : 220 mm
• Dimension maximale de la pièce (impérial) : 30,7 x 23,2 x 8,7 "
• Poids maximum de la pièce (impérial) : 1 322 lbs
• Taille de la cuve (métrique) : 790 x 610 mm
• Taille de la cuve (impérial) : 31,1 x 24,0 "
• Diamètres de fil disponibles (métrique indiqués) : 0,08, 0,10, 0,15, 0,20, 0,25, 0,30 mm
• Diamètres de fil disponibles (impérial indiqués) : 0,003, 0,004, 0,006, 0,008, 0,010 & 0,012 "
• Précision de positionnement : 3 µm en rectitude ; 4 µm en équerrage et parallélisme
• Capacité de finition de surface : jusqu'à 0,07 µm Ra (34 µin Ra)
• Fil minimal optionnel : jusqu'à 50 µm (0,002")
• Commande : Hyper i control avec écran tactile 24" class HD et Handbox avancé
• Options : technologie H.E.A.T., sonde 3D, configuration prête pour l'automatisation
