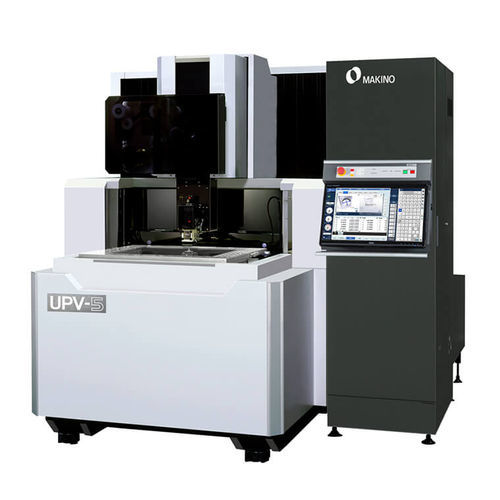

Machine d'électroérosion wire EDM UPV-5

de haute précisionde précision3D

Aperçu
La machine d'électroérosion par fil UPV-5 offre un usinage ultra-précis avec un diélectrique à base d'huile permettant de contrôler l'énergie d'impulsion, autorisant des coupes en basse puissance et des états de surface jusqu'à 0,02 µm Ra (1 µin Ra). Le diélectrique huile est chimiquement neutre (pas d'oxydation), protège les matériaux synthétiques tels que PCD et carbure, et réduit l'impact métallurgique (réduction de la ZAT et de la couche recuite) par rapport aux diélectriques à base d'eau.

Conception et applications
Conçue sur la plateforme Uj-Series de Makino avec table stationnaire et tolérances de construction serrées, l'UPV-5 intègre une cuve de travail relevable sur 3 côtés pour un accès simplifié et la compatibilité avec l'automatisation. Elle est destinée aux applications ultra-précises telles que le découpage fin et les composants d'outillage d'estampage de précision, et peut être configurée pour la fabrication d'insertions d'outils de coupe avec une sonde 3D intégrée et une table rotative en option.

Commande et fonctions opérateur
Fourni de série avec la commande Hyper i de Makino sur un écran tactile HD de classe 24" avec fonctions pinch/swipe/drag type smartphone/tablette et une boîte manuelle avancée. Hyper i inclut des manuels électroniques embarqués, les diagnostics E-Tech Doctor et des tutoriels vidéo. L'UPV-5 est livrée de série avec des équipements de sécurité intégrés, y compris un système d'extinction pour des opérations prolongées sans surveillance.

Principaux avantages

• Diélectrique à base d'huile permettant une énergie d'impulsion ultra-faible et des états de surface jusqu'à 0,02 µm Ra (1 µin Ra)
• Élimine l'oxydation et préserve l'intégrité métallurgique de l'acier, du PCD et du carbure
• Construction Uj-Series avec table stationnaire pour haute précision
• Cuve relevable 3 côtés pour accès facile et compatibilité automatisation
• Commande Hyper i avec écran HD 24", boîte manuelle, diagnostics et ressources de formation
• Système d'extinction intégré en standard

Résumé technique (tableau)
Table : 810 mm x 550 mm
X : 550 mm Y : 370 mm Z : 220 mm

Taille maximale de la pièce : 960 mm x 690 mm x 100 mm
Poids maximal de la pièce : 550 kg
Taille de la cuve : 810 mm x 550 mm

Remarque
Configuration en option avec sonde 3D intégrée et table rotative pour la fabrication d'insertions d'outils de coupe ; fonctionnalités orientées ultra-précision et fonctionnement sans surveillance.
