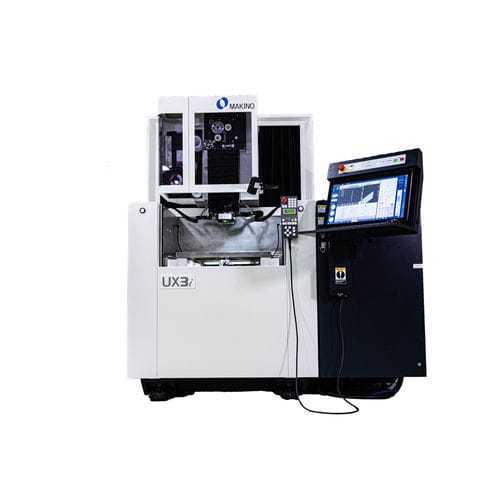

Machine d'électroérosion wire EDM UX3i

de haute précisionde précision

Présentation du produit
Le UX3i est une électroérosion par fil haute précision (série UXi) conçue pour l'usinage à tolérances serrées. Le générateur HFG permet d'utiliser une fréquence plus élevée avec un courant plus faible pour améliorer l'état de surface tout en augmentant la vitesse d'usinage ; exemple : une matrice H13 de 50 mm usinée avec un objectif de 10 µin Ra a atteint 8 µin Ra en usinage en quatre passes avec une réduction du temps d'usinage d'environ 5 %.

Caractéristiques de la série UXi

• Refroidissement par radiateur interne pour une meilleure stabilité thermique du bâti.
• Groupe de refroidissement haute précision maintenant la température à ±0,1ºC pour limiter la dérive thermique qui affecte la précision.
• Table de travail avec meilleure planarité pour améliorer la précision statique.
• Rinçage automatique de la plaque d'étanchéité pour lubrification et propreté.
• Système de guidage de fil Hyper Drive Extreme entraîné par un servo-moteur AC pour une plage de tension de fil plus large et un meilleur contrôle dynamique des coins.
• Tension de fil constante pour des résultats précis sur découpes complexes ; le contrôle dynamique des coins inclus dans la base technologique améliore rectitude, dimensions, forme et précision des coins.
• Enfilage sans jet permettant l'enfilage de pièces interrompues/creuses et de très petits trous de départ.
• Système d'enfilage automatique amélioré avec procédé de recuit pour redresser le fil et garantir un enfilage fiable et reproductible.
• L'enfilage automatique Hyper Drive Extreme permet d'enfiler dans l'écart après rupture du fil, réduisant le temps de récupération dans de nombreuses applications.

Exemple du générateur HFG
Le générateur HFG autorise une fréquence plus élevée à courant réduit pour améliorer l'état de surface et augmenter la vitesse de coupe. Dans un essai représentatif (H13, matrice 50 mm), l'usinage en quatre passes a produit une finition de 8 µin Ra (0,20 µm Ra) contre l'objectif de 10 µin Ra (0,25 µm Ra) tout en réduisant le temps d'usinage d'environ 5 %.

Spécifications techniques (sélection)

• Modèle : UX3i
• Type de machine : électroérosion par fil haute précision (série UXi)
• Style de table : table 3 côtés, 630 x 460 mm (24,8” x 18,11”)
• Course (X x Y x Z) : 370 x 270 x 220 mm (14,6" x 10,6" x 8,7")
• Course axe U : ±50 mm (±1,96")
• Course axe V : ±50 mm (±2,0")
• Taille maximale de la pièce : 770 x 590 x 220 mm (30,3" x 23,2" x 8,7" hauteur)
• Poids maximal de la pièce : 600 kg (1 323 lbs)
• Taille du bac : 790 x 611 mm (31,10" x 24,05")
• Diamètres de fil disponibles : 0,070, 0,100, 0,150, 0,200, 0,250, 0,300 mm (standard 0,003" - 0,012" ø)
• Refroidissement / stabilité thermique : radiateur interne + chiller haute précision maintenant ±0,1ºC
• Table : meilleure planarité pour une précision statique accrue
• Maintenance des joints : rinçage automatique de la plaque d'étanchéité
• Guidage / enfilage du fil : Hyper Drive Extreme Wire Guide, tensionnement par servo-moteur AC, enfilage sans jet, enfilage automatique amélioré avec recuit, possibilité d'enfilage dans l'écart après rupture du fil
• Générateur : HFG Generator — fréquence plus élevée avec courant réduit pour de meilleurs états de surface et des vitesses d'usinage accrues (exemple : ~5% de réduction du temps de cycle et amélioration du Ra dans l'essai).
