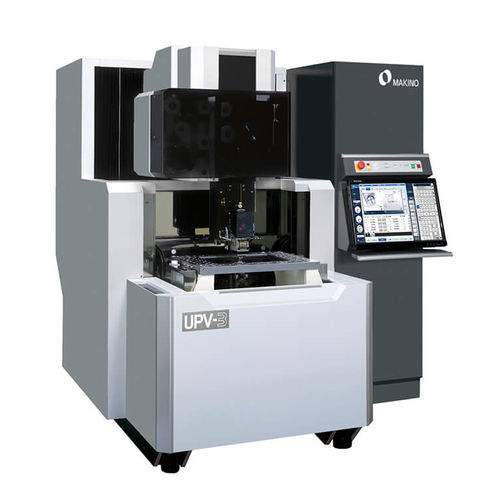

Machine d'électroérosion à fil UPV-3

à filwire EDMde haute précision

Présentation du produit
La UPV-3 est une machine d'électroérosion par fil (Wire EDM) conçue pour l'usinage ultra-précis et des finitions de surface très fines. Basée sur la plate-forme Makino Uj-Series Wire EDM avec une table fixe, la UPV-3 respecte des spécifications de construction plus strictes et utilise un diélectrique à base d'huile pour obtenir des finitions jusqu'à 0,02 µm Ra (1 µin Ra).

Caractéristiques principales

• Fluide diélectrique à base d'huile (même huile que pour l'électroérosion par plongée) permettant un écart d'étincelage plus faible que l'eau déminéralisée.
• Permet d'obtenir un fini de surface plus fin et une meilleure qualité métallurgique grâce à des niveaux de puissance d'usinage plus faibles.
• Zone affectée par la chaleur (HAZ) réduite et couche de recuit minimale en raison d'une puissance de décharge plus faible.
• Évite l'oxydation des pièces en acier à l'intérieur de la machine et protège les matériaux synthétiques tels que le carbure et le PCD (préserve le liant/le cobalt).
• Conception à table fixe pour une précision et une répétabilité maximales.
• Cuve de travail relevable sur trois côtés pour un meilleur accès opérationnel et un chargement/paramétrage simplifié.
• Système de commande Hyper i avec écran tactile grand format HD de classe 24" prenant en charge les gestes pinch/swipe/drag.
• Handbox avancé en standard, manuels électroniques embarqués, fonction de diagnostic E-Tech Doctor et tutoriels vidéo pour accroître la productivité des opérateurs.
• Probe 3D de mise en place intégré en option et plateau rotatif en option (adapté à la fabrication d'outils de coupe et d'inserts).
• Système d'extinction incendie intégré en standard pour un fonctionnement prolongé en mode non supervisé.
• Adaptée aux applications ultra-précises telles que l'emboutissage de précision, les composants de fine-blanking et la fabrication d'inserts d'outils de coupe.

Table technique (métrique)
Table (table de travail) : 630 mm x 450 mm
Courses (métrique) : X : 370 mm, Y : 270 mm, Z : 220 mm
Dimensions maximales de la pièce (métrique) : 780 mm x 590 mm x 100 mm
Masse maximale de la pièce (métrique) : 350 kg
Dimensions de la cuve (métrique) : 790 mm x 610 mm

Table technique (english)
Table (table de travail) : 24.8" x 17.71"
Courses (english) : X : 14.56"; Y : 10.63"; Z : 8.7"
Axe U : +/-1.97"; Axe V : +/-1.97"
Dimensions maximales de la pièce (english) : 30.71" x 23.23" x 3.94"
Masse maximale de la pièce (english) : 771 lbs
Dimensions de la cuve (english) : 31.1" x 24.05"

Notes supplémentaires
Le diélectrique à base d'huile permet d'usiner à des niveaux de puissance bien inférieurs à ceux de l'eau déminéralisée, offrant un meilleur fini de surface et des résultats métallurgiques supérieurs tout en évitant l'oxydation et en préservant l'intégrité des matériaux.
