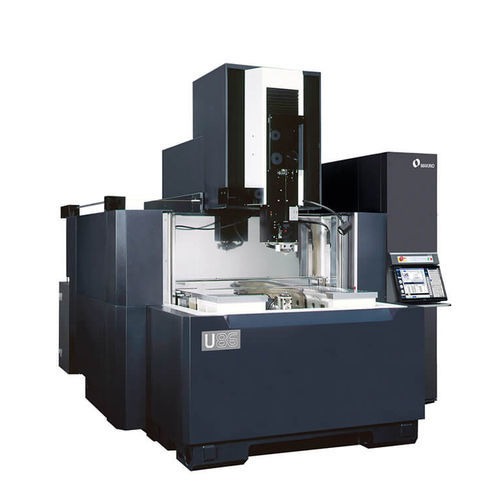

Machine d'électroérosion à fil U86

wire EDMde haute précisionà grande vitesse

Vue d'ensemble
La Makino U86 est une machine d'électroérosion par fil conçue pour des pièces volumineuses et lourdes, acceptant des pièces jusqu'à 1 400 × 987 mm (55,1" × 38,8") et des masses jusqu'à 3 000 kg. Elle associe des courses et une cuve généreuses à la précision et au contrôle des processus des modèles EDM plus compacts. La table de travail fixe réduit les variables liées aux déplacements de la pièce et du diélectrique pour améliorer la précision. Le réservoir diélectrique intégré dans la base diminue l'empreinte au sol et améliore la stabilité thermique.

Caractéristiques principales

• Table de travail fixe pour éliminer les variables de déplacement de la pièce et du diélectrique et améliorer la précision.
• Réservoir diélectrique intégré dans la base pour une empreinte réduite et une meilleure stabilité thermique.
• Cuve relevable sur 3 côtés pour un accès dégagé à la zone de travail, facilitant le chargement/déchargement et la maintenance.
• Course Z standard 520 mm (20,47") avec option 620 mm (24,41"); les deux configurations offrent une course entièrement utilisable sans zones mortes.
• Capacité pour des pièces très grandes et lourdes (confirmer les limites exactes selon la configuration).

Commande et interface opérateur
La U86 utilise le contrôle Hyper i de Makino avec un écran tactile large HD de classe 24" prenant en charge pinch/swipe/drag. L'interface propose un flux Program/Setup/Run clair, un Handbox avancé, des manuels électroniques embarqués, des vidéos de formation et la fonction E‑Tech Doctor pour l'assistance et l'amélioration de la productivité.

Performance et technologie

• H.E.A.T. (High Energy Applied Technology) de série pour des vitesses d'usinage supérieures et une précision stable en conditions de rinçage difficiles ; utilise deux pompes de rinçage à commande CNC indépendantes pour haute pression et débit.
• Système de guide-fil Split‑V offrant une durée de vie prolongée et moins d'entretien ; assure le filetage automatique du fil à pleine hauteur de course Z.
• Réglages d'usinage optimisés pour concilier vitesse, précision, état de surface et faible consommation de fil afin de réduire les coûts d'exploitation.

Accessibilité et maintenabilité
Conception ergonomique avec cuve relevable et accès sur trois côtés pour faciliter le chargement/déchargement des grandes pièces et simplifier l'accès pour la maintenance.

Technologies associées
La U86 intègre les développements Makino en ergonomie de commande (Hyper i), technologie de rinçage H.E.A.T., guidage Split‑V du fil et ressources opérateur embarquées (manuels, vidéos, E‑Tech Doctor).

Caractéristiques techniques (référence)

• Empreinte table modèle (référence) : 1 220 × 910 mm.
• Courses : X : 800 mm, Y : 600 mm, Z : 500 mm (standard) ; course Z standard 520 mm (20,47"), option 620 mm (24,41").
• Axe U : ±101 mm ; Axe V : ±101 mm.
• Taille de la cuve (métrique) : 1 400 × 910 mm.
• Taille maximale de la pièce (réf. impériale) : 48.0" × 35.8" × 19.7" (Z optionnel 19.7").
• Poids maximal de la pièce : jusqu'à 3 000 kg (6 614 lbs) — à confirmer selon configuration.
• Tailles de fil disponibles (métrique) : 0,20 mm, 0,25 mm, 0,30 mm (impérial : 0,008", 0,010", 0,012").
• Système Split‑V Wire Guide avec durée de vie prolongée et filetage automatique à pleine course Z.
• Contrôle : Hyper i CNC avec écran tactile de classe 24", Handbox avancé, manuels électroniques embarqués, vidéos de formation et E‑Tech Doctor.
• H.E.A.T. : deux pompes de rinçage à commande CNC indépendantes pour un rinçage haute pression et fort débit afin de réduire les temps de cycle en conditions de rinçage difficiles.
