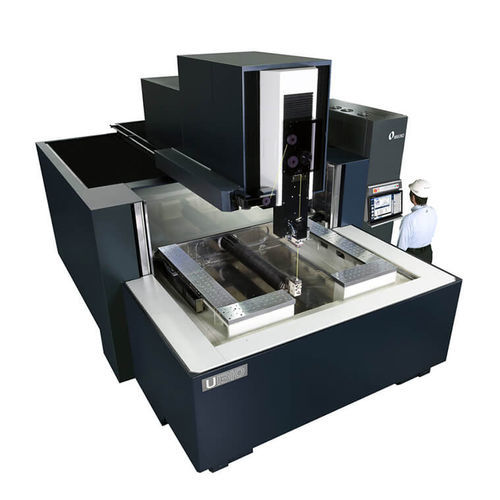

Machine d'électroérosion à fil U1310

wire EDMde haute précisionà grande vitesse

Présentation La Makino U1310 est une machine d’électroérosion à fil offrant une précision élevée et une grande productivité sur un encombrement de travail extra-large. Elle garantit une précision de positionnement de ±3 µm sur toute la course, intègre la technologie Makino H.E.A.T. pour une consommation de fil réduite et une planéité de pièce améliorée, et dispose d’une table fixe capable de supporter des pièces jusqu’à 6 000 kg. La machine assure un filetage automatique fiable grâce au Split Precision V-Guide à la hauteur de course Z complète (620 mm) et propose un Drop Tank programmable sur 3 faces pour faciliter le chargement et l’intégration d’automatisation.

Caractéristiques

• Précision de positionnement élevée : ±3 µm (±0,0001”) sur toute la course
• Technologie Makino H.E.A.T. pour faible consommation de fil et excellente planéité des pièces
• Table fixe supportant des pièces lourdes jusqu’à 6 000 kg (13 228 lbs.)
• Filetage automatique fiable à la hauteur de course Z complète (620 mm / 24,4”)
• Split Precision V-Guide : maintenance réduite et durée de vie ~34× supérieure aux guides ronds
• Drop Tank programmable sur 3 faces pour accès dégagé, chargement/déchargement simplifiés et intégration automatisée
• Réservoir diélectrique intégré dans la base pour une meilleure stabilité thermique et un encombrement d’installation réduit (~30% de surface en moins)
• Commande Hyper-i avec grand écran tactile HD 24" et gestes tactiles intuitifs
• Manuels électroniques embarqués, vidéos de formation, fonction d’aide E‑Tech Doctor et Handbox avancé pour l’opérateur

Spécifications techniques (Métrique) Table : Opposed L-Shape (1 720 × 1 475 mm)
X : 1 310 mm, Y : 1 010 mm, Z : 520 mm (option 620 mm)
Axe U : ±101 mm
Axe V : ±101 mm
Masse maximale pièce : 6 000 kg
Taille maximale pièce : 2 000 × 1 600 mm
Tailles de fil disponibles : 0,200 ; 0,250 ; 0,300 mm Ø

Spécifications techniques (Impérial) Table : Opposed L-Shape (67,7” × 58,1”)
X : 51,57”, Y : 39,76”, Z : 20,47” (option 24,41”)
Axe U : ±3,98”
Axe V : ±3,98”
Masse maximale pièce : 13 228 lbs.
Taille maximale pièce : 79” × 63”
Tailles de fil disponibles : 0,008”, 0,010”, 0,012” Ø

Caractéristiques principales

• Modèle : U1310
• Type de table : Opposed L-Shape (Drop Tank programmable 3 faces)
• Course X × Y × Z (métrique) : 1 310 × 1 010 × 520 mm (Z optionnel 620 mm)
• Course X × Y × Z (impérial) : 51,57” × 39,76” × 20,47” (Z optionnel 24,41”)
• Axes additionnels : U ±101 mm, V ±101 mm (±3,98” U/V)
• Support de pièce : jusqu’à 6 000 kg (13 228 lbs.)
• Taille maximale de pièce : 2 000 × 1 600 mm (79” × 63”)
• Tailles de fils disponibles : 0,200 / 0,250 / 0,300 mm Ø (0,008”, 0,010”, 0,012” Ø)
• Technologies clés : Makino H.E.A.T., Split Precision V-Guide, commande Hyper-i, réservoir diélectrique intégré
