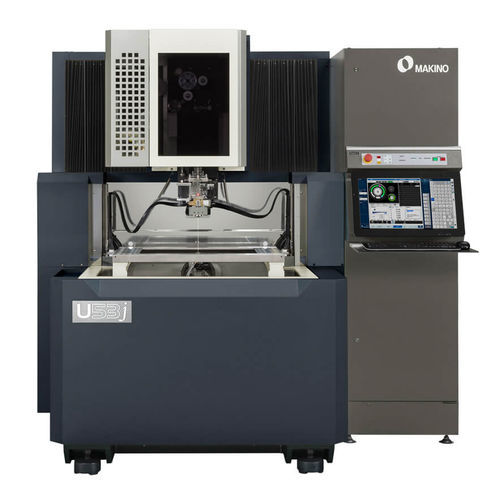

Machine d'électroérosion wire EDM U53j

de haute précisionde précisionrobotisée

Vue d'ensemble
La U53j est une électroérosion par fil conçue pour l'usinage de haute précision avec des courses plus longues et une table de travail stationnaire qui améliore la précision en éliminant les déplacements de masse diélectrique propres aux tables mobiles. Un réservoir d'électrode intégré à la base et la circulation d'air réfrigéré sous les capots internes contribuent à la stabilité thermique.

Commande & fonctionnalités opérateur
La machine est équipée de la commande Hyper i avec un écran tactile HD de 24 pouces et un flux de travail en 3 étapes (Programme / Réglage / Exécution). Les aides opérateur standard comprennent une handbox multifonction, des manuels électroniques, des vidéos pédagogiques et les fonctions d'aide E-Tech Doctor pour faciliter les réglages et la productivité.

Applications & productivité

• Cuve montée/baissée sur 3 côtés pour un accès ergonomique et une maintenance simplifiée
• Hauteur de cuve NC-programmable et conception prête pour automatisation pour faciliter l'intégration robotique
• Système de palpage 3D en option pour réduire le temps de préparation des pièces
• Option H.E.A.T. pour améliorer les performances en cas de mauvais rinçage

Performances et précision
La U53j est adaptée à la fabrication de moules d'injection plastique de haute précision, d'outillages d'estampage précis et de composants médicaux. Elle peut atteindre des états de surface jusqu'à 0,08 µm Ra (34 µin Ra) avec le Crystal Circuit et utiliser des diamètres de fil jusqu'à 50 µm (0,002"). Les tolérances d'alignement en assemblage assurent une rectitude d'axe de 3 µm (0,0001") et une équerrage/parallelisme de 4 µm (0,00015").
