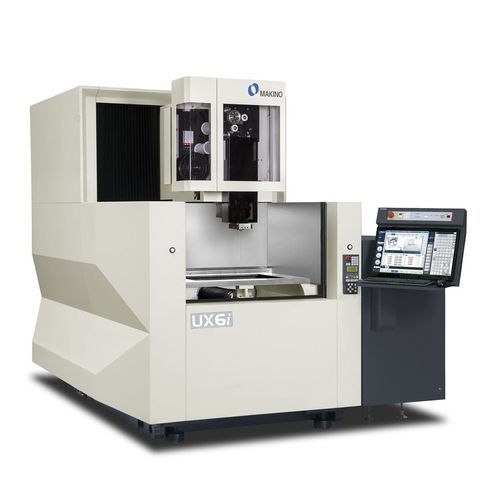

Machine d'électroérosion à fil UX6i

à filwire EDMde haute précision

Aperçu
Le Makino UX6i est une machine à fil (EDM) conçue pour l'usinage de précision d'aciers à outils et de pièces complexes. L'utilisation d'un générateur HFG à fréquence plus élevée avec un courant réduit augmente la vitesse d'usinage tout en améliorant la finition de surface, réduisant ainsi les temps de cycle même lorsque la finition la plus fine n'est pas nécessaire. Exemple : un poinçon en acier d'outillage H13 de 50 mm (2,0") usiné avec un objectif de 10 µin Ra (0,25 µm Ra) a permis une réduction du temps d'usinage de 5 % et une finition de 8 µin Ra (0,20 µm Ra) en usinage en quatre passes.

Caractéristiques de la série UXi
La stabilité thermique est assurée par un circuit de refroidissement à radiateur interne et un refroidisseur haute précision qui maintient la température à ±0,1ºC. La plate-forme UXi fournit également une table avec une planéité améliorée et une douche d'auto-lubrification de la plaque d'étanchéité pour la garder lubrifiée et plus propre. Le système de guidage de fil Hyper Drive Extreme, entraîné par un système de tension à moteur asynchrone (AC), offre une plage de réglage de tension plus large et un contrôle dynamique amélioré des coins pour une meilleure rectitude, dimension, forme et précision des arêtes. Les améliorations du filetage et de la récupération comprennent le filetage sans jet pour pièces interrompues ou creuses et pour perçages de départ très petits, un système de filetage automatique amélioré avec recuit pour redresser le fil, et la capacité de fileter dans un écart après rupture du fil pour réduire les temps de récupération.

Spécifications techniques (métrique)
Table : 4 faces 910 x 710 mm
X : 650 mm Y : 450 mm Z : 420 mm
Course Axe U : ±75 mm
Course Axe V : ±75 mm
Taille maximale de pièce : 1000 x 800 x 400 mm (hauteur)
Poids maximal de la pièce : 1 500 kg
Taille du bac : 1 070 mm x 880 mm
Diamètres de fil disponibles : 0,100 mm, 0,150 mm, 0,200 mm, 0,250 mm, 0,300 mm ø

Spécifications techniques (impérial)
Table : 4 faces 35,8" x 28,0"
X : 25,6" Y : 17,7" Z : 16,5"
Course Axe U : ±3,0"
Course Axe V : ±3,0"
Taille maximale de pièce : 39,4" x 31,5" x 15,8" (hauteur)
Poids maximal de la pièce : 3 307 lb
Taille du bac : 1 070 mm x 880 mm (comme indiqué en métrique)
Diamètres de fil disponibles : 0,004", 0,006", 0,008", 0,010", 0,012" ø

Caractéristiques / Spécifications techniques

• Modèle : UX6i
• Fabricant : Makino
• Table (métrique) : 4 faces 910 x 710 mm — X 650 mm, Y 450 mm, Z 420 mm
• Table (impérial) : 4 faces 35,8" x 28,0" — X 25,6", Y 17,7", Z 16,5"
• Course Axe U : ±75 mm (±3,0")
• Course Axe V : ±75 mm (±3,0")
• Taille maximale de pièce : 1000 x 800 x 400 mm (39,4" x 31,5" x 15,8")
• Poids maximal de la pièce : 1 500 kg (3 307 lb)
• Taille du bac : 1 070 mm x 880 mm (42,12" x 34,64")
• Diamètres de fil disponibles : 0,100, 0,150, 0,200, 0,250, 0,300 mm (0,004", 0,006", 0,008", 0,010", 0,012")
• Améliorations du générateur HFG : fréquence plus élevée avec courant réduit pour une meilleure finition de surface et réduction du temps d'usinage (ex. : réduction de 5 % ; obtenu 8 µin Ra / 0,20 µm Ra sur acier H13)
• Contrôle thermique : radiateur interne + refroidisseur haute précision maintenant ±0,1ºC
• Table : précision de planéité améliorée
• Filetage : filetage sans jet, filetage automatique amélioré avec recuit, capacité de fileter dans un écart après rupture de fil
• Guidage du fil : Hyper Drive Extreme Wire Guide System avec tensionnement par moteur AC et contrôle dynamique des coins
