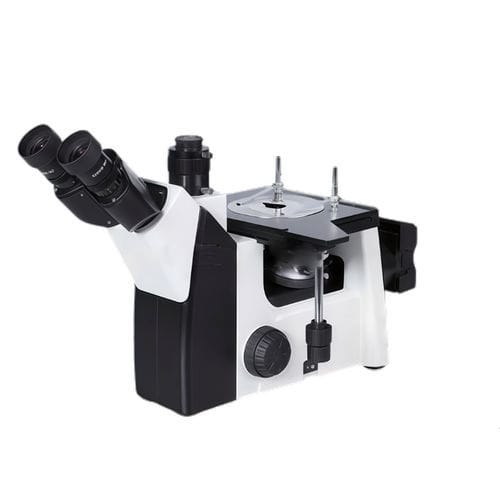

Microscope métallographique WY-C

pour la recherchemétallurgiqued'enseignement

Présentation du produit
Le WY-C est un microscope métallographique inversé équipé d'objectifs métallographiques professionnels à longue distance de travail et de oculaires plan, offrant une imagerie haute résolution, un fort contraste et un confort d'observation. Il associe une conception mécanique stable à des performances optiques supérieures. Avec les accessoires photographiques et vidéo appropriés, le WY-C permet l'acquisition et l'enregistrement d'images et peut être connecté à un ordinateur et à un logiciel d'analyse métallographique professionnel pour des analyses détaillées. Il est simple d'utilisation et livré avec un ensemble complet d'accessoires, adapté à l'enseignement, la recherche, le contrôle de plaquettes semi-conductrices, l'analyse minéralogique et les mesures en mécanique de précision.

Spécifications techniques
Système optique : système à distance finie avec correction des aberrations chromatiques
Tube d'observation : tête trinoculaire à charnière, inclinée à 45°, réglage bilatéral ±5 dioptries ; écart interpupillaire 54–75 mm ; rapport fixe binoculaire:trinoculaire 80%:20%
Oculaires : oculaire grand champ à haut point d'œil plan PL10X/18mm ; WF15X/13 ; WF20X/10mm
Objectifs métallographiques : objectifs plan-apochromatiques professionnels à longue distance de travail : 5×, 10×, 20×, 50×, 100×
Convertisseur : tambour interne à quatre et cinq positions
Système de mise au point : mise au point coaxiale grossière/fine en position basse ; course grossière 38 mm par tour ; précision micrométrique 2 µm ; réglage de tension
Plateau : plateau mécanique de translation à trois étages ; surface 180 × 155 mm ; course 75 × 40 mm ; plateau métallique avec trou central φ12 mm ; commandes main droite et main gauche
Éclairage : éclairage Köhler réfléchi avec diaphragme d'ouverture variable et diaphragme de champ réglable au centre ; large tension 90–240V ; lampe halogène 6V 30W (LED 3W optionnelle) ; intensité réglable en continu
Polarisation : polariseur et analyseur amovibles ; porte-analyseur rotatif 360°
Installation photographique : tube d'extension avec monture PK ; oculaire photographique 3,2×
Dispositif d'imagerie : adaptateur caméra C-mount 0,5X/1,0X
Logiciel : logiciel professionnel d'analyse métallographique

Caractéristiques / spécifications techniques

• Objectifs métallographiques professionnels et oculaires plan pour une haute résolution et une excellente qualité d'image
• Configuration métallographique inversée avec structure mécanique robuste et utilisation aisée
• Tête trinoculaire articulée à 45° avec réglage ±5 dioptries et écart interpupillaire 54–75 mm
• Plusieurs oculaires grand champ à haut point d'œil disponibles (PL10X/18mm, WF15X/13, WF20X/10mm)
• Objectifs plan-apochromatiques à longue distance de travail couvrant 5×–100×
• Convertisseurs internes 4 et 5 positions pour un changement d'objectif rapide et reproductible
• Focus coaxial bas position grossier/fine, course grossière 38 mm par tour, précision fine 2 µm, réglage de tension
• Plateau mécanique à trois étages, course 75 × 40 mm, surface 180 × 155 mm, trou central φ12 mm
• Éclairage Köhler réfléchi, support 90–240V, halogène 6V30W standard ou LED 3W en option, intensité réglable
• Composants de polarisation amovibles ; porte-analyseur rotatif 360°
• Prise en charge de la photographie et de la captation vidéo (monture PK, oculaire photo 3,2×, adaptateur C-mount 0,5X/1,0X)
• Fourni avec logiciel professionnel d'analyse métallographique pour acquisition, stockage et analyse d'images
