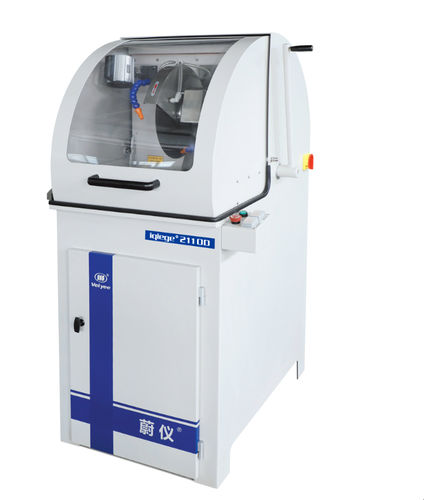

Machine de découpe à lame rotative iqiege® 2110D

pour métalde tubesde métallographie

I. Présentation
Le iqiege® 2110D est une grande machine de coupe métallographique verticale conçue selon des principes de sécurité et de protection de l'environnement. Elle est destinée à la coupe d'échantillons de métaux, roches, céramiques et autres matériaux non métalliques pour la préparation d'échantillons en vue d'analyses métallographiques et pétrographiques. L'appareil intègre les systèmes de coupe, refroidissement, éclairage et nettoyage et convient à la préparation d'échantillons en laboratoire.

II. Structure
La machine comprend un système de coupe, un système de refroidissement, un système d'éclairage et un système de nettoyage/évacuation des copeaux. La partie supérieure est fermée par une protection articulée avec une grande fenêtre d'observation et un éclairage haute luminosité pour le contrôle du processus de coupe. Une manivelle de coupe à bras oscillant manuelle (côté droit) facilite la manipulation des grandes pièces. La table de travail rainurée en fonte, associée à un étau, maintient les pièces de forme irrégulière. Le réservoir de liquide de refroidissement est logé dans la base et comporte un tamis filtrant pour la collecte des copeaux. Les dispositifs de sécurité comprennent un interrupteur de sécurité de type portique et une protection antidéflagrante.

III. Caractéristiques techniques principales
Alimentation : Triphasé 380V/50Hz
Disque de coupe : Φ350×2,5×32 mm
Vitesse de rotation : 2 300 tr/min
Dimensions de la table : 400 mm × 320 mm
Diamètre de coupe maximal : Φ110 mm
Puissance d'entrée : 4,4 kW
Puissance moteur de coupe : 4 kW
Dimensions extérieures (L×P×H) : 1050 mm × 1050 mm × 1660 mm
Poids net : 400 kg

Caractéristiques / spécifications techniques

• Modèle : iqiege® 2110D
• Application : Coupe d'échantillons de métaux, roches, céramiques et autres matériaux non métalliques pour analyses métallographiques et pétrographiques
• Dimension du disque : Φ350×2,5×32 mm
• Diamètre de coupe max. : Φ110 mm
• Vitesse de rotation : 2 300 tr/min
• Puissance d'entrée : 4,4 kW ; Puissance moteur de coupe : 4 kW
• Dimensions de la table : 400 mm × 320 mm
• Dimensions extérieures (L×P×H) : 1050 mm × 1050 mm × 1660 mm
• Poids net : 400 kg
• Châssis : Corps en fonte pour une assise stable
• Sécurité : Interrupteur de sécurité de type portique et protection antidéflagrante
• Refroidissement et évacuation des copeaux : Réservoir interne avec tamis, séparateur magnétique et liquide de coupe dédié
• Opération : Mécanisme de coupe à bras oscillant manuel avec levier côté droit
• Observation et éclairage : Grande fenêtre d'observation et éclairage haute luminosité
• Table de travail : Table rainurée en fonte avec étau pour pièces irrégulières
