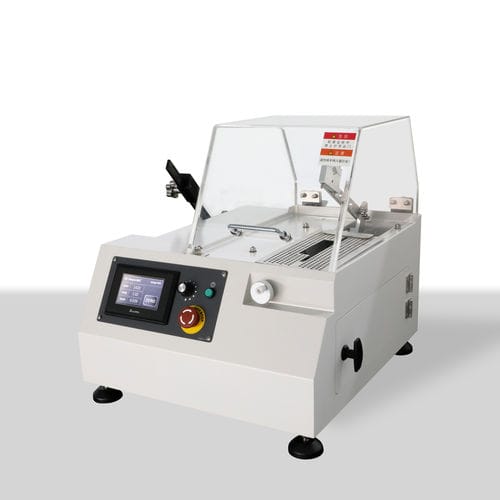

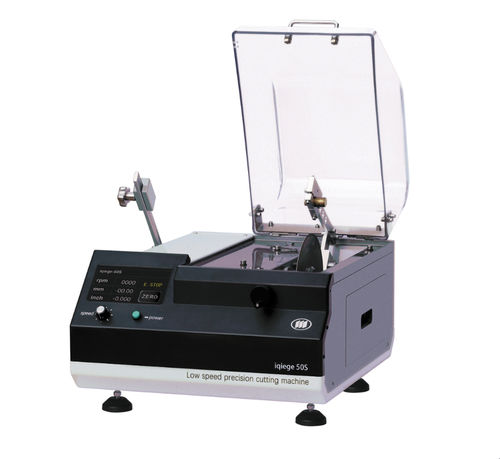

Machine de découpe à lame rotative iqiege®50S

de disquede laboratoireà chargement manuel

Aperçu
La machine de découpe de précision basse vitesse iqiege®50S utilise une technologie de commande par moteur à courant continu sans balais, offrant une structure compacte, un fonctionnement fiable et une forte immunité aux interférences. Elle est conçue pour la découpe précise de divers matériaux, en particulier les cristaux synthétiques fragiles et de grande valeur. L'appareil est livré avec une pince standard à simple maintien et cinq montages spécialisés pour un positionnement angulaire optimal. Un interrupteur de fin de course permet un fonctionnement sans surveillance; la broche assure une grande précision de rotation, une large plage de régulation de vitesse et un réglage fin de l'avance horizontale. Un plateau de coupe en option permet le découpage par poussée.

Principaux paramètres techniques
Capacité maximale de coupe : Ø50 mm
Vitesse de broche : 150–2 000 tr/min (variation continue)
Couple nominal : 5,8 N·m
Puissance de coupe de la broche : 0,12 kW
Précision de déplacement axe X : 0,01 mm
Course de déplacement axe X : 40 mm
Disque de coupe : Ø ext. 127–177 mm (max 200 mm) ; Ø int. 12,7 ou 25,4 mm ; diamètre du porte-lame : 50 mm
Pression de coupe : charge levier 0–700 g
Méthode de coupe : coupe par impact avec arrêt automatique à la fin de la coupe
Capacité du réservoir d'eau : 1 L
Alimentation : 220 V (110 V en option)
Dimensions : 595 × 630 × 535 mm
Poids net : 45 kg
Accessoires optionnels : plateau de coupe

Schéma des montages
Un schéma des montages est disponible sur la fiche produit pour référence, présentant la pince standard (simple maintien) et les cinq montages spécialisés pour le positionnement des pièces.

Caractéristiques / spécifications techniques

• Commande : moteur à courant continu sans balais pour une découpe de précision à basse vitesse et une bonne immunité aux interférences.
• Applications : découpe précise de divers matériaux, particulièrement adaptée aux cristaux synthétiques fragiles.
• Configuration des montages : 1 pince standard (simple maintien) + 5 montages spécialisés pour le positionnement angulaire.
• Fonctions d'automatisation : fin de course pour coupe sans surveillance ; arrêt automatique à la fin de la coupe.
• Performance de la broche : haute précision de rotation, plage de vitesse large (150–2 000 tr/min), réglage fin de l'avance horizontale.
• Compatibilité des disques : Ø ext. 127–177 mm (max 200 mm) ; Ø int. 12,7 ou 25,4 mm ; porte-lame Ø50 mm.
• Avance et pression : course X 40 mm, précision 0,01 mm ; pression de coupe charge levier 0–700 g.
• Structure et dimensions : 595 × 630 × 535 mm, poids net 45 kg ; réservoir d'eau 1 L.
• Options d'alimentation : 220 V standard (110 V sur demande).
• Accessoire optionnel : plateau de coupe pour coupe par poussée.
