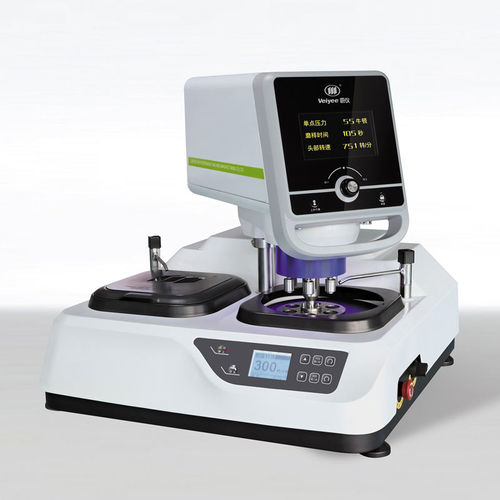

Machine à poncer-polir les échantillons métallographiques MoPao® 3S

pour la préparation d'échantillonsde finitionde rodage plan

Vue d'ensemble
La machine automatique de meulage et polissage métallographique MoPao® 3S est un système de paillasse à double plateau conçu selon les exigences industrielles. Elle réalise la préparation automatique des échantillons métallographiques, du meulage grossier au polissage fin, grâce à un contrôle microprocesseur avec réglage en continu des vitesses du plateau et de la tête, et des réglages intuitifs de charge et de durée. L'opérateur effectue les étapes en changeant les plateaux de meulage/polissage, les abrasifs ou les tissus de polissage, offrant un flux de travail flexible pour laboratoires industriels, R&D et établissements universitaires.

Caractéristiques

• Contrôle par microprocesseur avec régulation en continu des vitesses du plateau et de la tête.
• Vitesse du plateau réglable de 50 à 1000 r/min ; vitesses fixes présélectionnées : 150 / 300 / 600 / 1000 r/min.
• Vitesse de la tête réglable en continu : 50–150 r/min.
• Sens de rotation du plateau sélectionnable (horaire ou antihoraire).
• Montage rapide des plateaux pour changements rapides.
• Support multi-échantillons avec chargement pneumatique monopoint (capacité standard 6 échantillons).
• Distribution automatique d'abrasif en option (distributeur liquide disponible).
• Système de refroidissement par eau et buses de rinçage des abrasifs pour éviter la surchauffe et évacuer les particules.
• Caisson ABS et pièces standard en acier inoxydable ; base en aluminium moulé pour rigidité et faible bruit.

Principaux paramètres techniques
Diamètre du disque : φ250 mm (φ203 mm en option)
Vitesse du plateau : 50–1000 r/min (incréments de 20 rpm) ; fixes : 150 / 300 / 600 / 1000 r/min
Rotation du plateau : réglable sens horaire / antihoraire
Vitesse de la tête : 50–150 r/min (réglage continu)
Plage de charge : 5–60 N
Échantillons par cycle : 6 (standard)
Temps de préparation : 0–995 s
Diamètre des échantillons : Φ30 mm (standard) ; options : Φ22 / Φ25 / Φ30 / Φ40 mm
Air comprimé : 0,6–0,9 MPa
Alimentation : 1,1 kW, monophasé AC 220V 50Hz
Dimensions (L×l×H) : 760 × 706 × 736 mm
Poids net : 128 kg
Poids brut : 152 kg

Détails des consommables offerts
1 | Papier abrasif métallographique autocollant | pièce | 20 | 240#
2 | Papier abrasif métallographique autocollant | pièce | 20 | 400#
3 | Papier abrasif métallographique autocollant | pièce | 20 | 800#
4 | Papier abrasif métallographique autocollant | pièce | 20 | 1200#
5 | Velours de soie autocollant | pièce | 3 | —
6 | Tissu en laine autocollant | pièce | 3 | —
7 | Tampon en caoutchouc magnétique | pièce | 2 | —
8 | Plateau antiadhésif | pièce | 5 | —
9 | Liquide de meulage/polissage en suspension de diamant | bouteille | 1 | W2.5 500 ml
10 | Agent de polissage spray diamant | bouteille | 1 | W2.5 350 ml

Spécifications techniques

• Modèle : MoPao® 3S
• Conception double plateau de paillasse pour flux complet meulage grossier→fin et polissage
• Diamètre du disque : φ250 mm (φ203 mm optionnel)
• Plage de vitesse du plateau : 50–1000 r/min (incréments de 20 rpm)
• Vitesse de la tête : 50–150 r/min (réglage continu)
• Plage de charge : 5–60 N
• Échantillons par cycle : 6 (standard)
• Diamètres d'échantillons pris en charge : Φ22 / Φ25 / Φ30 / Φ40 mm (Φ30 mm standard)
• Puissance : 1.1 kW ; Tension : monophasé AC 220V 50Hz
• Air comprimé : 0,6–0,9 MPa
• Dimensions : 760×706×736 mm ; Poids net : 128 kg
