Système d'analyse d'imagerie optique JX

2D

Aperçu
Le système d'analyse d'images métallographiques fournit des workflows de métallographie quantitative pour les laboratoires et le contrôle industriel. Développé par des spécialistes des matériaux, le logiciel réalise le traitement d'images en temps réel, la comparaison automatisée, la détection de défauts, la cotation, l'analyse statistique et la génération de rapports illustrés. La solution intègre des techniques avancées d'analyse d'images avec la microscopie métallographique pour des résultats rapides et conformes aux normes, et permet la personnalisation pour des matériaux et critères d'évaluation spécifiques. L'interface du système est en chinois et conçue pour un apprentissage opérateur rapide et une adoption large.

Fonctions principales

• Acquisition et stockage d'images, plus édition d'images (recadrage, rotation, annotations)
• Traitement d'images : amélioration, filtrage, superposition et assemblage
• Outils de mesure complets : périmètre, surface, fraction en pourcentage et des dizaines d'autres métriques
• Mesure et cotation de la granulométrie avec extraction et reconstruction des joints de grains (mono et bi‑phase)
• Détection et cotation des inclusions non métalliques (sulfures, oxydes, silicates, etc.)
• Mesure et cotation de la perlite, du ferrite et du taux de sphéroïdisation du graphite
• Mesure des couches décarburées/assombries et de l'épaisseur des revêtements
• Mesure de la pénétration et de la profondeur de fusion des soudures
• Mesure des surfaces de phase pour aciers inox ferritiques et austénitiques
• Atlas métallographique intégré d'environ 470 matériaux courants ; possibilité d'ajouter et personnaliser de nouveaux matériaux et normes

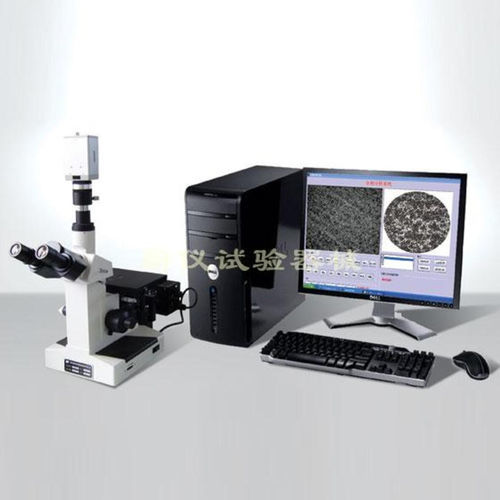

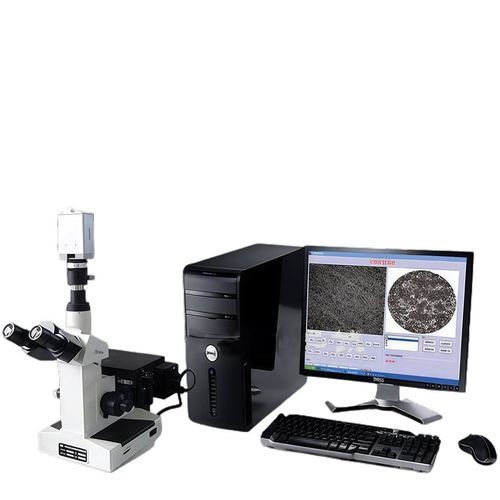

Composition du système

• Logiciel (livré sur CD)
• Protection matérielle : clé USB
• Caméra numérique HD 3 mégapixels
• Interface optique adaptateur 0,5×
• Règle micrométrique pour image, graduation 0,01 mm

Environnement matériel requis
Windows 7 (32/64 bits). Compatibilité Microsoft Office 2007/2010.

Configuration minimale requise

• Processeur : Intel Core 2 2,8 GHz ou supérieur
• Mémoire : 2 Go ou plus
• USB : USB 2.0 ou USB 3.0
• Écran : 19 pouces ou plus
• Lecteur CD‑ROM

Caractéristiques techniques

• Analyse d'images métallographiques quantitative avec comparaison en temps réel, inspection, cotation, évaluation statistique et rapports illustrés
• Conforme aux normes nationales et internationales (GB, JB, YB, HB, QC, DL, DJ, ASTM, etc.)
• Capacités de mesure étendues : périmètre, surface, pourcentage et de nombreux autres outils
• Extraction et reconstruction automatisées des joints de grains pour une cotation précise de la granulométrie
• Détection et cotation des inclusions (sulfures, oxydes, silicates)
• Mesure et cotation de la perlite, du ferrite et de la sphéroïdisation du graphite
• Fonctions pour la mesure des couches décarburées/assombries, de l'épaisseur des revêtements et de la pénétration de soudure
• Support de mesure de surface de phase pour aciers inox ferritiques et austénitiques
• Atlas intégré : ~470 micrographies matériaux ; base personnalisable pour normes et nouveaux matériaux
• Livré avec protection par clé USB, CD logiciel et matériel recommandé (caméra 3 MP, adaptateur 0,5×, règle micrométrique 0,01 mm)
• Configuration PC minimale : Intel Core 2 2,8 GHz+, 2 Go RAM, USB 2.0/3.0, écran 19"+, CD‑ROM
