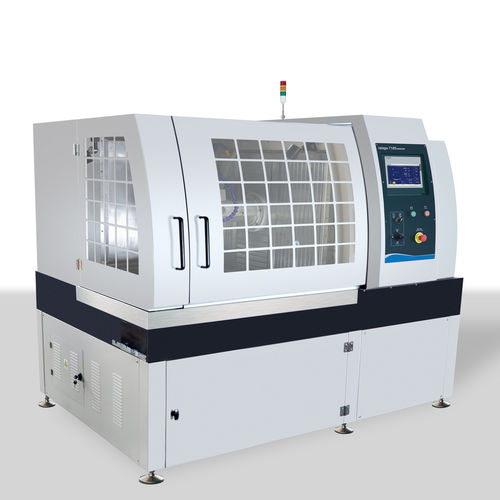

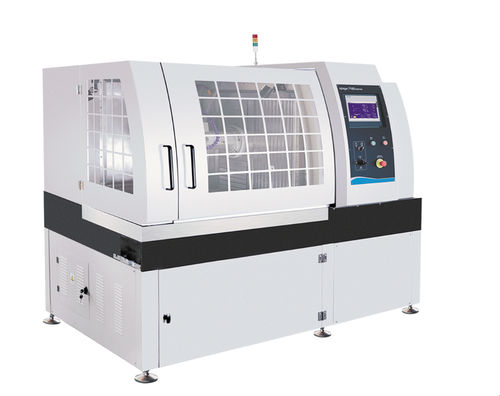

Machine de découpe à lame rotative iqiege®7185

pour céramiquepour métalpour pierre

Aperçu
Le IQIEGE 7185 est une scie de prélèvement métallographique de grande capacité, entièrement automatisée, destinée aux laboratoires de recherche et de contrôle qualité. Conçue pour couper des échantillons métalliques et non métalliques (incl. céramiques et échantillons pétrographiques), elle accepte des pièces surdimensionnées grâce à une chambre de coupe surdimensionnée (passage nominal Φ190 mm). Le système intègre un contrôle PLC avec HMI tactile, régulation automatique de la vitesse, arrêt automatique et protections de sécurité multiples. Une broche de 11 kW avec variation de fréquence sans paliers fournit un couple élevé pour les matériaux volumineux, très durs ou de forme irrégulière. La coupe interactive et le système intelligent de retour de courant réduisent le rebut et protègent la machine lors du traitement d’échantillons coûteux ou difficiles. Emprise typique : ~3 m².

Principales spécifications techniques
Mode de coupe : coupe de type slash ; coupe par poussée plate ; coupe interactive
Mode d’alimentation : alimentation continue ; alimentation par impulsions ; alimentation oscillante
Vitesse de coupe : 0,03–1 mm/s (pas de réglage : 0,01)
Variation de vitesse par fréquence : 0–1900 tr/min
Course maximale : Axe Z : 240 mm ; Axe Y : 350 mm ; Axe X : 260 mm
Dimensions de la chambre de coupe : 680 mm × 1030 mm
Disque de coupe : 508 mm × 4 × 38,1 mm
Diamètre de passage maximal (aperçu) : Φ190 mm
Diamètre de passage maximal (tableau) : φ185 mm
Puissance de coupe : 11 kW
Alimentation : 380 V / 50 Hz
Dimensions extérieures (L×l×H) : 2005 mm × 1475 mm × 2200 mm

Caractéristiques / Points forts techniques

• Chambre de coupe surdimensionnée pour grands moulages, profilés et composites stratifiés
• Modes de coupe multiples (slash, poussée plate, interactif) adaptés à la géométrie des échantillons
• Options d’alimentation flexibles (continue, impulsion, oscillante) pour un enlèvement de matière contrôlé
• Plage de coupe à haute précision et basse vitesse (0,03–1 mm/s, pas 0,01) pour préserver la microstructure
• Broche à variation de fréquence (0–1900 tr/min) avec moteur 11 kW pour des opérations à fort couple
• Contrôle PLC avec HMI tactile, régulation automatique, arrêt auto et protections multiples
• Coupe interactive et retour de courant intelligent pour minimiser les rebuts et éviter la surcharge
• Grande capacité de stockage des paramètres pour des processus reproductibles et programmes d’échantillons complexes
• Emprise pensée pour les laboratoires métallographiques et de recherche en matériaux haut de gamme (~3 m²)
