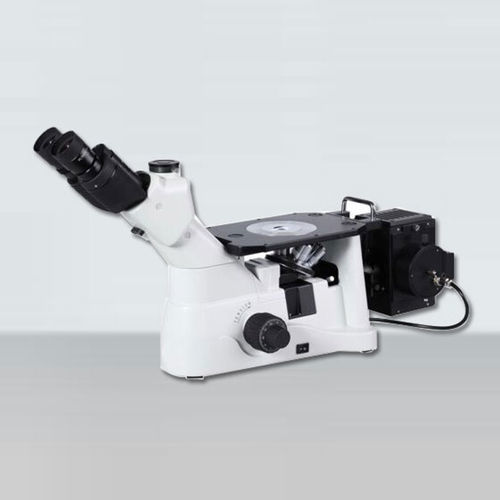

Microscope métallographique WY-E

métallurgiquepour inspection de matériaupour métaux

Introduction produit
Le microscope métallographique inversé WY-E est équipé d'un système optique à correction de l'aberration chromatique pour l'infini (CSIS), offrant une amélioration de la qualité d'image et de la résolution pour l'examen métallographique.

Caractéristiques optiques et d’observation
Des oculaires plan à grand champ et grand champ oculaire (PL10X/22 mm ; PL15X/16 mm en option) assurent un large champ plat. Les objectifs métallographiques à distance de travail longue et à correction pour l'infini (options achromatiques et semi-apochromatiques) sont conçus pour un usage sans lamelle. La tête trinoculaire à charnière (inclinaison 45°) prend en charge la photographie et la vidéographie, avec réglage de l'écartement interpupillaire et dioptrie individuelle. Le diviseur de faisceau permet une observation binoculaire complète et un réglage 80%:20% binoculaire:trinoculaire.

Mise au point, plateau et mécanique
Mise au point coaxiale basse position main avec réglage grossier et fin et réglage de la tension du grossier. Course de grossissement : 38 mm par tour ; course de réglage fin : 0,2 mm par tour ; précision de mise au point : 0,002 mm. Plateau fixe 160 × 250 mm. Règle mécanique coaxiale basse profil, course 120 × 78 mm. Options : plaques de plateau métalliques avec trou central (Φ12 ou Φ25) et plaque d'extension de plateau.

Éclairage, alimentation et source lumineuse
Éclairage réfléchissant de type Köhler avec diaphragme d'ouverture variable et diaphragme de champ réglable au centre. Alimentation large tension adaptative (90–240 V). Lampe halogène 12 V, 50 W avec réglage continu de la luminosité et dispositif de protection pour prolonger la durée de vie.

Imagerie, photographie et mesures
La tête trinoculaire à charnière permet la photographie et la vidéographie. Le système peut être connecté à un ordinateur avec logiciel dédié d'acquisition et d'analyse d'images. Options photographiques : tube d'extension avec monture PK et oculaire photographique 3,2× en option. Adaptateurs d'imagerie : tubes adaptateurs caméra 0,5×, 1,0× et type C. Compatible avec divers micromètres pour les mesures.

Accessoires et options

• Tourelle convetisseur 5 trous
• Kit polarisation : plaque polariseur et analyseur rotatif (360°)
• Filtres colorés : Φ32 mm Jaune / Vert / Bleu / Neutre
• Accessoires mécaniques optionnels : plaque d'extension de plateau, règle de déplacement coaxiale basse position

Tableau technique (éléments clés)

• Système optique : Système achromatique corrigé pour l'infini (CSIS)
• Tube d'observation : Tête trinoculaire à charnière 45° ; écartement interpupillaire 54–75 mm ; dioptrie ±5 D ; partage du faisceau 100% binoculaire ou 80%:20% binoculaire:trinoculaire
• Oculaire : PL10X/22 mm grand champ, haut point oculaire ; option PL15X/16 mm
• Objectifs : LMPL5X/0.15/WD10.8 ; LMPL10X/0.3/WD10 ; LMPL20X/0.45/WD4 ; LMPLFL50X/0.55/WD7.8 ; LMPLFL100X/0.80/WD2.1
• Convertisseur : Tourelle 5 trous
• Mise au point : Coaxiale grossière/fin ; grossier 38 mm/tour ; fin 0,2 mm/tour ; précision 0,002 mm ; réglage de tension inclus
• Plateau : Fixe 160 × 250 mm
• Plateau options : Plaque métallique (trou central Φ12) / Plaque métallique (trou central Φ25) / Plaque d'extension
• Règle mobile : Règle mécanique coaxiale basse, course 120 × 78 mm
• Éclairage réfléchi : Éclairage Köhler ; diaphragme d'ouverture variable ; diaphragme de champ réglable ; 90–240 V adaptatif ; lampe halogène 12 V 50 W
• Polarisation : Inserts polariseur/analysateur, analysateur rotatif 360°
• Filtres : Φ32 mm Jaune/Vert/Bleu/Neutre
• Photographie : Tube d'extension (monture PK) ; oculaire photo 3,2× en option
• Adaptateurs d'imagerie : 0,5× / 1,0× / tube adaptateur caméra type C
