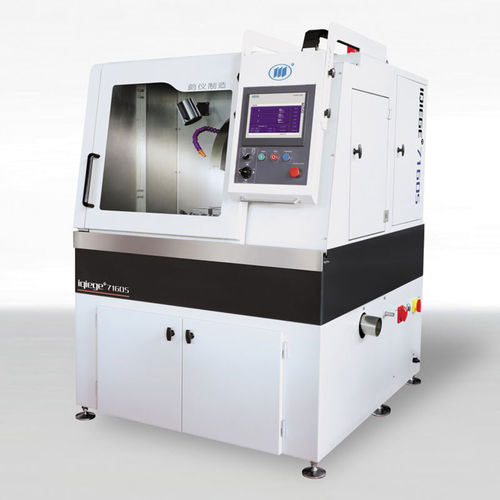

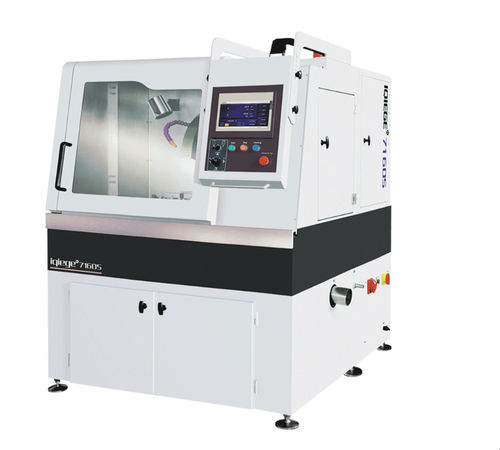

Machine de découpe laser iqiege®7160S

à lamepour céramiquepour matériaux composites

I. Aperçu
L'IQIEGE 7160S est une machine de coupe métallographique automatique de grande capacité, conçue pour les laboratoires haut de gamme et les services de contrôle qualité traitant des échantillons volumineux ou complexes. Elle intègre un automate programmable Siemens (PLC) avec interface tactile et des entraînements par moteurs pas à pas haute précision pour un contrôle d'avance précis et une fiabilité d'exploitation. L'équipement dispose d'une chambre de coupe de 1 240 mm × 780 mm et d'un entraînement de 7,5 kW, permettant l'usinage d'échantillons métalliques et non métalliques de grande taille ou de haute dureté — par exemple grosses pièces moulées, composites, céramiques et échantillons pétrographiques.

La machine est dotée d'une logique de coupe intelligente qui ajuste automatiquement la vitesse d'avance en fonction du retour de courant afin de réduire les rebuts sur matériaux coûteux ou difficiles à couper. Une base de données permet de stocker jusqu'à 10 jeux de paramètres pour faciliter le traitement en série et garantir la répétabilité.

II. Principales spécifications techniques
Méthode de coupe : coupe par hachage, coupe par poussée, coupe interactive
Méthode d'avance : avance continue, avance par impulsions
Vitesse de coupe : 0,03–1 mm/s (pas de réglage : 0,01)
Vitesse broche (variateur) : 500–2 300 tr/min
Course maximale : axe Z 220 mm ; axe Y 200 mm ; axe X 240 mm
Dimensions de la chambre de coupe : 1 240 mm × 780 mm
Diamètre de coupe maximal : Φ160 mm
Puissance de coupe : 7,5 kW
Alimentation : Triphasé 380V/50Hz
Dimensions extérieures (L×l×h) : 1 300 mm (1 675 mm porte ouverte) × 1 560 mm × 1 880 mm

Caractéristiques / spécifications

• Modèle : IQIEGE 7160S (iqiege®7160S)
• Contrôle : Siemens PLC avec interface homme‑machine tactile
• Entraînement : moteurs pas à pas haute précision pour un contrôle d'avance précis
• Chambre de coupe : ultra‑grande 1 240 mm × 780 mm adaptée aux pièces surdimensionnées
• Méthodes de coupe supportées : coupe par hachage, coupe par poussée, coupe interactive
• Modes d'avance : avance continue, avance par impulsions
• Plage de vitesse de coupe : 0,03–1 mm/s (pas : 0,01)
• Vitesse broche (variateur) : 500–2 300 tr/min
• Courses maximales : Z 220 mm ; Y 200 mm ; X 240 mm
• Diamètre de coupe maximal : Φ160 mm
• Puissance de coupe : 7,5 kW
• Alimentation requise : Triphasé 380V/50Hz
• Coupe intelligente : ajustement automatique de l'avance basé sur le retour de courant pour réduire les rebuts
• Stockage paramètres : base de données pour jusqu'à 10 jeux de paramètres, facilitant le traitement en série
• Application : pour matériaux métalliques et non métalliques (céramiques, pétrographie, composites) ; adapté à la prise d'échantillons de grande dimension, complexe ou de haute dureté
• Dimensions extérieures (L×l×h) : 1 300 mm (1 675 mm porte ouverte) × 1 560 mm × 1 880 mm
