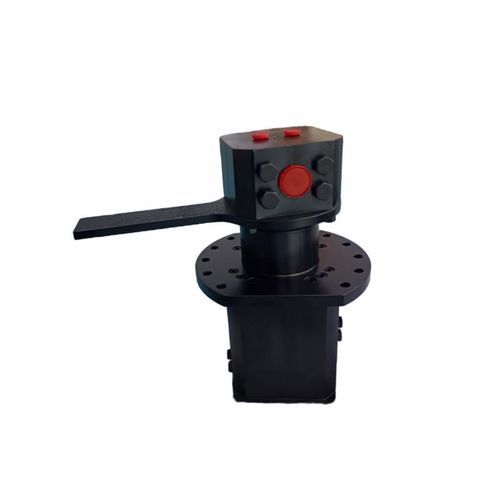

Raccord tournant pour huile LHS225-4Y

4 passagespour applications lourdeshydraulique

Présentation du produit
Conçu pour les projets de retrofit électrique d'excavatrice de classe 50 t, le joint rotatif hydraulique LHS225-4Y transfère l'huile hydraulique haute pression entre éléments fixes et rotatifs, permettant une rotation continue à 360° sans enroulement des flexibles. Il assure un transfert hydraulique stable, testé en étanchéité, pour les systèmes d'orientation lourds et les applications d'électrification.

Configuration principale

• Médium : Huile hydraulique
• Pression de conception (circuits principaux A & B) : 40 MPa (6000 PSI)
• Interface rotor (principale A/B) : SAE 1-1/2" 6000 PSI
• Interface stator (principale A/B) : 2 × SAE 1" 6000 PSI
• Orifice d'écoulement (principale A/B) : Ø40 (orifice grand débit)

Circuits BR de commande / retour

• 2 passages indépendants
• Pression de conception : 15 bar
• Interface : G1/2"
• Orifice d'écoulement (BR) : Ø15

Principales caractéristiques

• Évite l'enroulement et l'éclatement des flexibles : rotation continue 360° sans point mort
• Séparation haute/basse pression : circuits principaux A/B à 40 MPa, circuits BR à 15 bar opérant indépendamment
• Débit hydraulique élevé : orifice Ø40 pour les circuits principaux pour gérer de gros volumes
• Optimisé pour faible vitesse et couple élevé : rotation continue ≤5 RPM, bidirectionnelle
• Durabilité chantier : température de fonctionnement -20°C à +80°C ; résistant à la poussière et aux chocs thermiques
• Prêt pour l'électrification : composant central pour conversion diesel-vers-électrique ou architectures hybrides

Spécifications techniques (tableau)

• Br : Interface rotor : 2‑G1/2" ; Interface stator : 2‑G1/2" ; Orifice : 2× Ø15 ; Médium : Huile hydraulique ; Pression de conception : 15 bar ; Vitesse de fonctionnement : ≤5 RPM ; Temp. fonctionnement : -20°C ~ +80°C
• A : Interface rotor : SAE 1-1/2" 6000 PSI ; Interface stator : 2‑SAE 1" 6000 PSI ; Orifice : Ø40 ; Médium : Huile hydraulique ; Pression de conception : 40 MPa (6000 PSI) ; Vitesse : ≤5 RPM ; Temp. fonctionnement : -20°C ~ +80°C
• B : Interface rotor : SAE 1-1/2" 6000 PSI ; Interface stator : 2‑SAE 1" 6000 PSI ; Orifice : Ø40 ; Médium : Huile hydraulique ; Pression de conception : 40 MPa (6000 PSI) ; Vitesse : ≤5 RPM ; Temp. fonctionnement : -20°C ~ +80°C

Scénarios d'application

• Retrofit électrique d'excavatrice 50 t / conversion diesel-vers-électrique
• Systèmes d'entraînement par rotation lourds
• Excavatrices minières et grands pelles sur chenilles
• Plateformes hydrauliques à rotation continue
• Grues, manutentionnaires et accessoires rotatifs nécessitant un transfert hydraulique sans torsion

Pourquoi choisir ce produit

• Personnalisable selon plan : nombre de passages, tailles d'interface, orifice, matériau des joints et montage
• Assistance technique et modification de dessin avant commande
• Contrôles d'étanchéité et d'effort effectués avant expédition
• Compatible avec architectures d'excavatrices hybrides et entièrement électriques ; adapté à l'intégration OEM/ODM

Caractéristiques / Spécifications techniques

• Modèle : LHS225-4Y
• Conception anti-enroulement de flexible pour retrofit électrique 50T
• Pression de conception des circuits principaux A/B : 40 MPa (6000 PSI)
• Circuits BR commande/retour : 2 passages, 15 bar, interface G1/2"
• Interface rotor (principale) : SAE 1-1/2" 6000 PSI ; Stator : 2 × SAE 1" 6000 PSI
• Orifice grand débit pour circuits principaux : Ø40
• Vitesse de fonctionnement : ≤5 RPM, rotation continue 360°
• Plage de température de fonctionnement : -20°C à +80°C
• Résistant à la poussière et aux chocs ; stable, sans fuite et facile d'entretien
