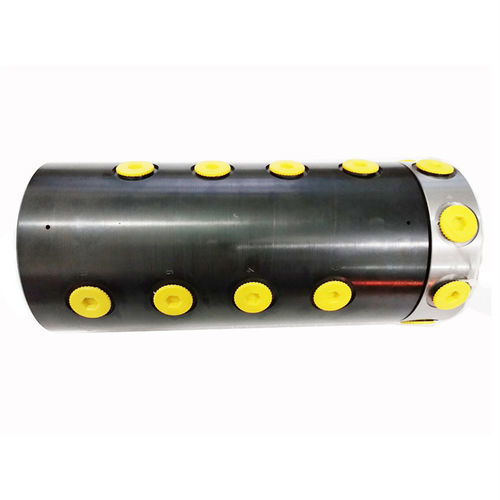

Raccord tournant pour eau DHS145-8Q

pour huilepour le videpour produits chimiques

Description courte
Le raccord rotatif pneumatique Ingiant DHS145-8Q est conçu pour transmettre des fluides pneumatiques tout en autorisant une rotation continue à 360°. Destiné à l'intégration dans des systèmes pneumatiques, il peut être personnalisé en nombre de passages, dimensions de ports et options d'intégration d'anneaux collecteurs pour la transmission électrique/puissance.

Spécification
DHS145-8Q
Paramètres techniques :

• Passages : configurable selon les exigences du client
• Filetage : G1/8"
• Taille du trou d'écoulement : Φ6
• Milieu de travail : air comprimé (autres gaz/fluide sur demande)
• Pression de service : 1.1 Mpa
• Vitesse de rotation : ≤200 rpm
• Température de fonctionnement : -30℃ ~ +80℃

Domaine d'application

• Mélangeurs (ouverts/internes), calendriers, rouleaux de refroidissement
• Équipements pneumatiques, extrudeuses de film, soufflage de film, presses de moulage
• Pâte à papier, aciéries, carton ondulé, textile, imprimerie/teinture, caoutchouc & plastique, chimie
• Machine de capsulage, machines de chantier, manutention, appareils de levage, grues, camions incendie
• Systèmes de contrôle, robotique, véhicules téléopérés, pelles hydrauliques, machines-outils et automatismes

Avantages produit

• Rotation continue à 360° pour une alimentation pneumatique ininterrompue
• Transmission de gaz et fluides inertes : air comprimé, vapeur, vide, N2, H2, eau, huile chaude, huile hydraulique, milieux corrosifs (selon personnalisation)
• Surfaces d'étanchéité et bagues réalisées dans des matériaux sélectionnés pour résistance à l'usure et à la corrosion, longue durée de vie et faible fuite
• Possibilité d'anneaux collecteurs intégrés pour la transmission de puissance et signaux
• Forte configurabilité : nombre de passages pneumatiques/hydrauliques (ex. 1,2,4,6,8,12,16,24), canaux électriques/puissance/signaux (1–300), tailles de ports et diamètres de tube
• Ports standards disponibles : G1/8", G3/8", M5, G1/4", G1/2" ; prise en charge de diamètres de tube 4mm, 6mm, 8mm, 10mm, 12mm, 15mm, etc.

Avantages société & service

• Capacités R&D solides avec technologies d'essai avancées et expertise de niveau international
• Expérience de fourniture d'anneaux collecteurs haute précision et de raccords rotatifs pour secteurs aéronautique, défense, éolien et automatisation industrielle
• Propose personnalisation produit, support technique intégré et service après-vente

Caractéristiques techniques

• Modèle : DHS145-8Q
• Passages : configurable selon les besoins client (personnalisable)
• Filetage : G1/8"
• Taille du trou d'écoulement : Φ6
• Milieu de travail : air comprimé (autres gaz/fluide possibles en option)
• Pression de service : 1.1 Mpa
• Vitesse de fonctionnement : ≤200 rpm
• Plage de température : -30℃ à +80℃
• Options : anneau collecteur intégré pour puissance/signaux ; tailles de ports, nombre de passages pneumatiques/hydrauliques et canaux électriques personnalisables
