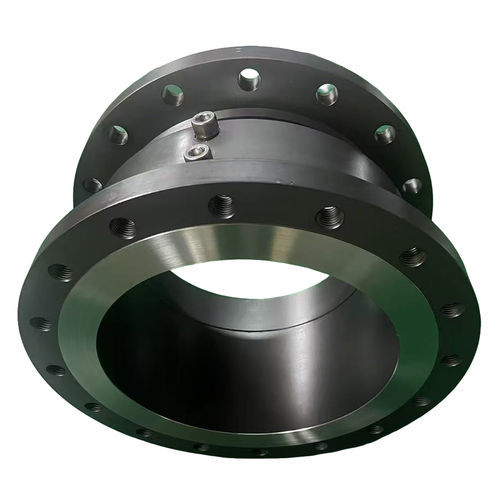

Raccord tournant pour eau DN250-FF

pour gazpour air comprimépour huile

Présentation du produit
Optimisez l'efficacité et la fiabilité des machines rotatives lourdes avec le joint rotatif bride-à-bride DN250. Conçu pour des environnements industriels exigeants, cet organe de liaison grand diamètre assure le transfert étanche d'eau, d'huile ou de gaz d'une conduite fixe vers un tambour, rouleau ou cylindre en rotation lente, et supporte des charges axiales importantes pour les applications en continu.

Brève description
Série DN250/DN300 FF — Joint rotatif haute capacité
1,6 MPa | 3 200 kg charge | Eau/Huile/Gaz

Caractéristiques clés et avantages

• Conception porteuse supérieure : capacité de charge axiale de 3 200 kg avec roulements robustes et corps rigide pour soutenir les tuyauteries et équipements raccordés, garantissant une exploitation stable et une longue durée de service sous forte charge.
• Compatibilité médias polyvalente : étanchéité et construction en matériaux de qualité pour l'eau, huile de lubrification, huile hydraulique, air comprimé et gaz inertes.
• Paramètres de performance solides : fonctionnement jusqu'à 1,6 MPa et plage de température de -40 °C à +120 °C pour diverses conditions climatiques.
• Précision pour applications basse vitesse : optimisé pour un fonctionnement lisse et sans fuite à faibles vitesses de rotation (0–30 tr/min), adapté aux grands sécheurs, calandres, mélangeurs et autres équipements lourds à rotation lente.
• Raccord bride-à-bride : brides normalisées boulonnées pour une connexion sécurisée, une installation et une maintenance facilitées, et une résistance aux contraintes de tuyauterie.
• Construction durable : composants usinés avec précision et joints de haute qualité pour réduire l'usure, limiter la maintenance et prévenir les fuites de fluide.

Applications idéales

• Industrie papetière : cylindres de séchage, rouleaux de calandre.
• Sidérurgie et métallurgie : rouleaux de refroidissement en coulée continue, refroidissement du collet de rouleau en laminoirs.
• Caoutchouc & plastiques : malaxeurs internes (Banbury), calandres, rouleaux de laminage.
• Imprimerie & textile : grands tambours de séchage, cylindres d'impression.
• Machines lourdes générales : équipements rotatifs nécessitant un transfert de fluide à débit élevé avec charge axiale importante.

Tableau 1 : Données de performance et physiques principales
Paramètre : Modèle — Spécification — Remarques
Modèle : Série DN250-FF — Type de connexion bride-à-bride
Diamètre nominal (DN) : 250 mm — Taille standard de conduite/orifice
Type de connexion : Bride (FF) — Connexion par bride boulonnée conforme aux normes
Pression de service maxi : 1,6 MPa (~232 PSI) —
Plage de vitesse : 0 – 30 tr/min — Recommandé pour la longévité des joints
Plage de température : -40 °C à +120 °C —
Capacité de charge axiale : 3 200 kg — Charge d'appui maximale recommandée
Compatibilité médias : eau, huile de lubrification, huile hydraulique, air comprimé, gaz inertes — Préciser le média pour le choix des joints

Tableau 2 : Matériaux standard et guide des médias
Composant : Matériau standard — Remarques
Corps principal / Carcasse : Acier au carbone haute résistance ou fonte ductile — Finition standard : peinture antirouille ; inox sur option
Axe tournant : Acier au carbone trempé de précision — Surface d'étanchéité chromée disponible pour résistance à l'usure
Joints : NBR, FKM (Viton) ou EPDM — Matériau choisi en fonction du média et de la température
Roulements : Roulements coniques lourds — Pour capacités radiales et axiales élevées
Joints de bride : Joint métal-caoutchouc incorporé — Pour connexions de bride

Caractéristiques / Spécifications techniques

• Série modèle : DN250-FF Series
• Diamètre nominal (DN) : 250 mm
• Type de connexion : Bride (FF), bride-à-bride
• Pression maximale de service : 1,6 MPa (~232 PSI)
• Plage de vitesse recommandée : 0–30 tr/min
• Plage de température : -40 °C à +120 °C
• Capacité de charge axiale (poussée) : 3 200 kg
• Compatibilité des médias : eau, huile de lubrification, huile hydraulique, air comprimé, gaz inertes
• Matériaux corps/carcasse : acier au carbone haute résistance ou fonte ductile (inox optionnel)
• Axe tournant : acier au carbone trempé de précision (option chromée)
• Joints : NBR, FKM (Viton), EPDM (sélection selon média/température)
• Roulements : roulements coniques lourds
• Joints de bride : joint métal-caoutchouc incorporé pour connexions de bride
