Raccord tournant pour eau

pour huilepour air compriméhaute pression

Présentation du produit

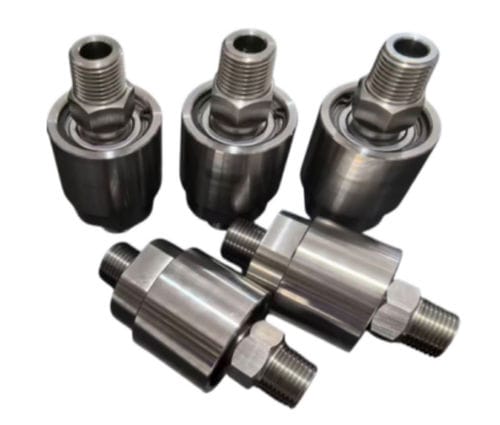

Notre joint rotatif pneumatique 1/2" NPT en acier inoxydable 360° est conçu pour des applications en rotation continue où le transfert fiable du fluide et l'absence de fuite sont essentiels. Avec un corps entièrement en acier inoxydable et un joint mécanique entièrement fermé équilibré de précision, ce swivel assure des performances stables dans les systèmes d'air comprimé, les lave-autos haute pression, les enrouleurs automatiques et les équipements d'enroulement.

Conception et construction
Diamètre extérieur compact de 49 mm, adapté aux installations à encombrement réduit. La structure d'étanchéité entièrement fermée empêche les contaminations externes ; le design équilibré réduit les frottements et l'échauffement lors des rotations à grande vitesse.

Paramètres clés

• Raccord : 1/2" NPT (Diamètre extérieur : 49 mm)
• Pression de service max. : ≤ 10 Bar
• Vitesse de rotation max. : ≤ 2000 tr/min
• Température maximale du fluide : ≤ 100°C
• Médium compatible : Air comprimé (également adapté à l'eau propre et aux huiles légères)
• Matériau du corps : Construction entièrement en acier inoxydable
• Structure d'étanchéité : Joint mécanique équilibré et entièrement fermé

Domaines d'application

• Lave-autos haute pression & nettoyeurs à jet — Relie l'alimentation fixe air/eau à la plateforme rotative, évitant l'entortillement des tuyaux pendant le fonctionnement.
• Enrouleurs automatiques & machines d'enroulement — Permet le déroulement et l'enroulement fluides des tuyaux sans torsion ni endommagement.
• Systèmes de commande pneumatique — Transfère l'air comprimé des lignes fixes vers des actionneurs rotatifs, vérins et outils.
• Automatisation industrielle — Idéal pour tables d'indexage, plateaux tournants et bras robotiques nécessitant une alimentation continue en fluide.
• Transfert de fluides légers — Convient au transfert d'eau propre ou d'huile légère en basse à moyenne pression (≤ 10 Bar).

Points forts (orientés acheteur)

• Élimine les torsions et plis du tuyau grâce à une rotation libre à 360°, prolongeant la durée de vie du tuyau et évitant les pannes liées à la torsion.
• Absence de fuite et faible maintenance grâce au joint mécanique équilibré qui maintient une pression de contact constante sur les faces d'étanchéité.
• Construction entièrement en acier inoxydable résistante à la corrosion pour environnements exigeants ou extérieurs.
• Fonctionnement silencieux, fluide et efficace grâce à des canaux d'écoulement internes optimisés et des paliers de précision.
• Compatibilité standard 1/2" NPT pour une intégration facile aux systèmes pneumatiques courants.
• Conception peu encombrante avec un diamètre extérieur compact de 49 mm pour les agencements d'équipements restreints.

Caractéristiques techniques

• Type de raccord : 1/2" NPT
• Diamètre extérieur : 49 mm
• Pression de service maximale : ≤ 10 Bar
• Vitesse de rotation maximale : ≤ 2000 tr/min
• Température maximale du fluide : ≤ 100°C
• Médiums compatibles : Air comprimé, eau propre, huile légère
• Matériau du corps : Acier inoxydable intégral
• Joint : Joint mécanique équilibré entièrement fermé
• Applications prévues : Enrouleurs, lave-autos, systèmes pneumatiques de commande, tables d'indexage, équipements d'enroulement
