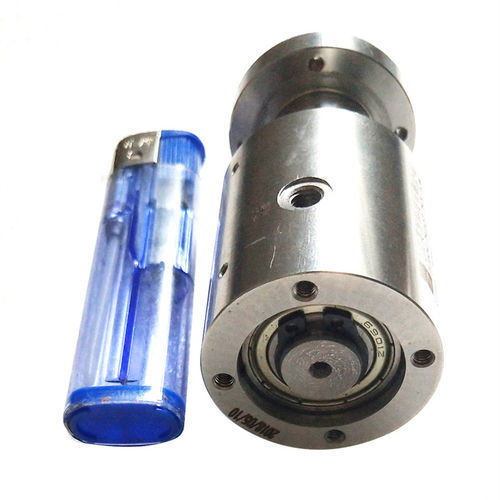

Raccord tournant pour gaz

pour air comprimépour vapeurpour eau

Description du produit Joint rotatif gaz/liquide ingérant. Circuits hybrides de données/signal/puissance à bague collectrice avec pneumatique et hydraulique. Structure compacte. Caractéristiques

• Bague collectrice hybride pour les circuits de données/signal/alimentation combinés avec des passages pneumatiques et hydrauliques
• Structure compacte

Les spécifications peuvent être personnalisées

• Nombre de circuits électriques, de passages pneumatiques et hydrauliques
• Longueur de câble
• Milieu de travail et pression de travail des passages pneumatiques et hydrauliques
• Vitesse nominale

Applications typiques

• Systèmes de machines à souder automatiques
• Equipement de remplissage industriel
• Applications dans les domaines du pétrole et du gaz, de l'alimentation et des boissons, de l'aérospatiale, de la robotique et de l'équipement médical

Étanchéité et fiabilité Les raccords rotatifs à joint équilibré sont généralement utilisés avec des fluides (eau, liquide de refroidissement, etc.) et peuvent également être utilisés avec de la vapeur et d'autres gaz. La technologie des joints équilibrés optimise la pression du ressort pour créer une étanchéité positive à l'intérieur du joint rotatif, de sorte que la pression du fluide n'a que peu ou pas d'effet sur la charge du joint. Les joints équilibrés sont généralement des joints à face plate et les raccords rotatifs sont soutenus par des roulements à billes. Utilisation et maintenance des joints Les joints sont les principales pièces d'usure d'un joint rotatif ou d'un raccord rotatif. Pendant le fonctionnement, les joints subissent des forces de chargement internes dues à la pression du fluide et au frottement dû au contact entre les faces d'étanchéité. La vitesse de la machine, la température et le fluide utilisé peuvent également affecter la durée de vie des joints. Les joints de mauvaise qualité s'usent plus rapidement, ce qui augmente les coûts de maintenance, d'immobilisation et de réparation. Lorsqu'un joint est défectueux, le fluide s'échappe et l'efficacité du processus de chauffage/refroidissement est réduite. Qualité et options Ingiant fournit des joints rotatifs de haute qualité avec un faible couple, une bonne étanchéité, des matériaux durables et la possibilité de fournir des spécifications personnalisées. Caractéristiques / Spécifications techniques

• Type de produit : joint rotatif hydraulique miniature à 2 voies avec capacité de bague collectrice électrique intégrée
• Milieux combinés : passages hydrauliques et/ou pneumatiques avec circuits électriques de données/signal/alimentation
• Structure : compacte ; options de joints équilibrés disponibles
• Joints : ensemble de joints remplaçables (composant d'usure principal)
• Roulements : supportés par des roulements à billes pour le support rotatif
• Paramètres personnalisables : nombre de circuits électriques, nombre de passages pneumatiques/hydrauliques, longueur de câble, fluide de travail, pression de travail, vitesse nominale
• Industries typiques : soudage automatique, remplissage industriel, pétrole et gaz, alimentation et boissons, aérospatiale, robotique, équipement médical
• Notes de performance : faible couple, bonne étanchéité, matériaux durables
