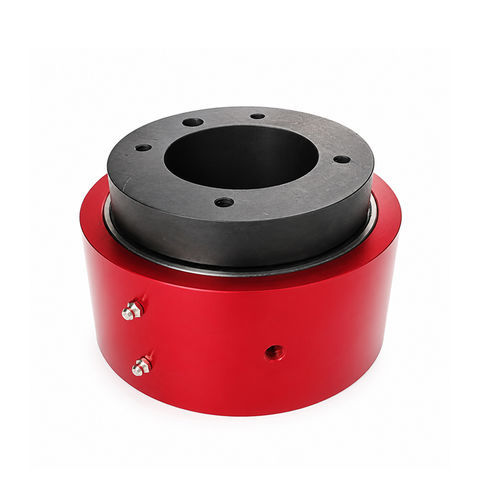

Raccord tournant pour gaz LHK078-4Q

pour airpour air comprimé4 passages

Description courte
Le LHK078-4Q est un joint rotatif pneumatique doté d'une étanchéité composite PTFE à fuite croisée nulle, de quatre passages d'air indépendants, d'une vitesse maximale de 200 tr/min et d'une pression de travail maximale de 2 MPa. Boîtier anodisé et rotor en acier durci, conçu pour les fluides gazeux jusqu'à 100°C, destiné aux équipements d'enroulement et de déroulement industriels.

Avantages principaux de l'étanchéité
Le LHK078-4Q utilise un système d'étanchéité composite PTFE à accumulation d'énergie par ressort garantissant l'absence de fuites croisées et un frottement de rotation ultra-faible. Un ressort élastique interne maintient en permanence les bagues de PTFE en contact étroit entre le boîtier statique et le rotor en rotation pendant un fonctionnement prolongé. Les quatre passages d'air entièrement séparés sont isolés par des composants d'étanchéité multicouches pour empêcher tout mélange croisé ou interférence de signal.
Le PTFE présente un coefficient de frottement extrêmement faible, réduisant la résistance à la rotation et la charge du moteur d'entraînement. Les joints résistent au ramollissement et à la déformation et conservent leur élasticité d'étanchéité jusqu'à 100°C. Les ensembles d'étanchéité sont préassemblés et testés en environnement sans poussière ; chaque unité subit un contrôle d'étanchéité avant expédition afin de garantir la performance zéro fuite.

Matériaux premium & fabrication de précision
Tous les éléments structuraux sont en métaux haute résistance et résistants à l'usure, avec traitements de surface maîtrisés pour prolonger la durée de vie et l'adaptabilité environnementale.

• Rotor (arbre) : acier 12L14 à coupe améliorée, traité thermiquement à 56–62 Rc, finition oxyde noir pour résistance à l'usure et à la corrosion afin de réduire l'abrasion de surface et éviter l'augmentation du jeu sous rotation cyclique prolongée.
• Boîtier : alliage d'aluminium 6061-T6 de qualité aéronautique, anodisé dur rouge Type 2 Classe 2 pour une meilleure résistance aux rayures, à l'oxydation et à la corrosion tout en restant compact et léger.

Les canaux internes sont usinés sur tours CNC pour obtenir des parois internes lisses et sans bavures, minimisant la résistance à l'écoulement et les pertes de pression. Les pièces sont ébavurées, nettoyées par ultrasons et contrôlées en tolérances dimensionnelles avant assemblage pour garantir l'ajustement des composants, une rotation stable et un faible niveau sonore.

Paramètres techniques standards complets
Modèle : LHK078-4Q. Quatre canaux d'air indépendants et séparés. Filetage de raccord standard : 1/4" NPT. Fluide applicable : gaz comprimé propre, air industriel non corrosif. Vitesse maximale : ≤200 tr/min. Pression de service maximale : ≤2 MPa. Température d'utilisation : ambiante à 100°C. Traitement de surface : boîtier aluminium anodisé dur rouge Type 2 Classe 2, rotor en acier durci oxyde noir. Montage : fixation par bride standard. Ces paramètres conviennent aux lignes d'enroulement à vitesse moyenne et basse et aux systèmes pneumatiques de contrôle de tension pour le traitement de rouleaux.

Performance de fonctionnement stable pour production continue lourde
La structure optimisée de palier et d'assemblage interne permet une rotation fluide avec un couple de frottement minimal, sans blocage ni bruit anormal en cas de vibration prolongée. La structure intégrée compacte évite le desserrage lié aux vibrations mécaniques et l'étanchéité interne résiste aux alternances fréquentes d'enroulement et de déroulement des rouleaux. Conçu pour un fonctionnement cyclique ininterrompu 24 h/24 ; la structure d'étanchéité composite PTFE prolonge les intervalles de maintenance et réduit les arrêts.

Domaine d'application large pour machines d'enroulement et de déroulement
Ce joint rotatif pneumatique 4 canaux est développé pour des équipements roll-to-roll dans plusieurs industries :

• Industrie des films : films optiques, films de protection, films d'emballage plastique pour enroulement et découpe (contrôle indépendant de la tension du film, correction de bord, serrage de rouleau, vérins pneumatiques auxiliaires).
• Textile : bobineuses de fil, rouleaux de déroulement de tissu, équipements de découpe et d'enroulage pour contrôle uniforme de la tension.
• Nouvelle énergie - batteries lithium : machines d'enroulement d'électrodes pour batteries lithium-ion fournissant de l'air pour le serrage des cales, l'ajustement de la tension d'enroulement et le pressage des rouleaux.
• Emballage & ruban : machines d'enroulement de ruban adhésif, découpe et rembobinage de rouleaux papier pour lignes de matériaux flexibles.

Personnalisation & maintenance
Options de filetage de raccord (NPT, G, PT), dimensions et entraxes de bride de montage personnalisables, matériaux d'étanchéité haute température ou résistants aux produits chimiques et agencement de canaux modifié disponibles. Les composants d'étanchéité remplaçables standardisés permettent un remplacement rapide des joints sans changer l'ensemble du produit, réduisant le temps d'arrêt et améliorant l'efficacité de production.

Spécifications techniques

• Numéro de modèle : LHK078-4Q
• Nombre de canaux d'air : 4 passages d'air indépendants et séparés
• Type d'étanchéité : système d'étanchéité composite PTFE à accumulation d'énergie par ressort (zéro fuite croisée)
• Filetage standard : 1/4" NPT
• Milieu applicable : gaz comprimé propre, air industriel non corrosif
• Vitesse de rotation maximale : ≤200 tr/min
• Pression de service maximale : ≤2 MPa
• Température d'utilisation : jusqu'à 100°C
• Matériau & traitement rotor : acier 12L14, traitement thermique 56–62 Rc, finition oxyde noir
• Matériau & traitement boîtier : aluminium 6061-T6, anodisation dure rouge Type 2 Classe 2
• Usinage interne : tours CNC de précision, ébavurage, nettoyage ultrasons, contrôle des tolérances dimensionnelles
• Montage : fixation par bride standard
