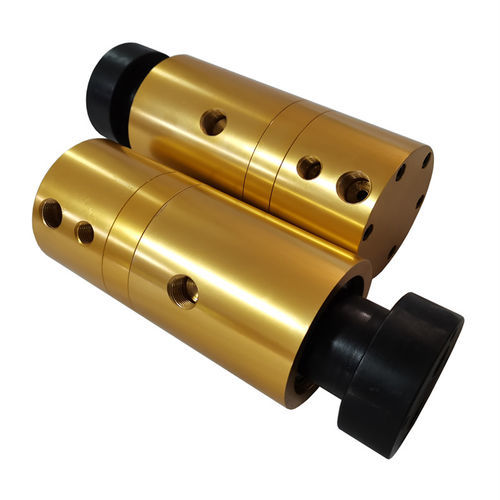

Raccord tournant pour eau

pour airpour huilepour le vide

Description du produit

Les joints rotatifs (rotary unions) sont des composants mécaniques permettant le transfert entre parties fixes et parties tournantes d'une machine. Ils incluent : accouplements pour transmission de puissance d'arbre, unions rotatives pour transfert de fluides/gaz, bagues collectrices (slip rings) pour alimentation/signal électrique, et joints rotatifs pour guide d'onde (waveguide) pour transmission micro-ondes.

Conception et options d'étanchéité

Disponibles avec deux ensembles d'étanchéité équilibrés et microlappés :

• Étanchéité O (standard) : carbone-graphite contre carbure — recommandé pour eau filtrée.
• Étanchéité N (service lourd) : carbure contre carbure — pour fluides peu filtrés ou abrasifs.

La pression supérieure à 8 bar n'est autorisée que pour de l'eau froide jusqu'à 125°F (50°C). Éviter une utilisation continue aux limites maximales ; vérifier la compatibilité média/conditions avant mise en service.

Applications et fluides

Utilisés dans de nombreux secteurs industriels où il faut faire passer des milieux entre pièces fixes et tournantes.

• Milieux typiques : eau, huile, graisse, émulsions, air comprimé, gaz, vide.
• Applications courantes : centres d'usinage, tambours tournants, broches, refroidissement industriel, systèmes hydrauliques/pneumatiques, équipements de process.

Principaux avantages pour l'acheteur

• Intégration simplifiée : compatible avec systèmes combinés hydraulique, pneumatique et électrique.
• Réduction des arrêts : options d'étanchéité adaptées aux différents fluides limitent la maintenance.
• Polyvalence : configurations d'étanchéité interchangeables selon les exigences process.

Caractéristiques techniques

• Type de produit : Joint rotatif / Rotary Union (élément d'étanchéité mécanique pour connexions tournantes).
• Matériaux principaux : corps en laiton avec éléments d'étanchéité carbone-graphite et carbure.
• Options d'étanchéité : O Seal (carbone-graphite → carbure), N Seal (carbure → carbure).
• Milieux recommandés : eau filtrée (standard) ; fluides abrasifs ou peu filtrés (service lourd).
• Consigne de pression : >8 bar uniquement pour eau froide jusqu'à 125°F (50°C).
• Combinaisons fonctionnelles : intégration hydraulique, pneumatique, électrique possible.
• Utilisations typiques : transfert d'huile, eau, graisse, émulsions, air comprimé, gaz, vide entre pièces fixes et tournantes.
