Granulomètre par diffraction laser Winner2309C WinModule-201

par diffraction laseroptiquelaser

Aperçu

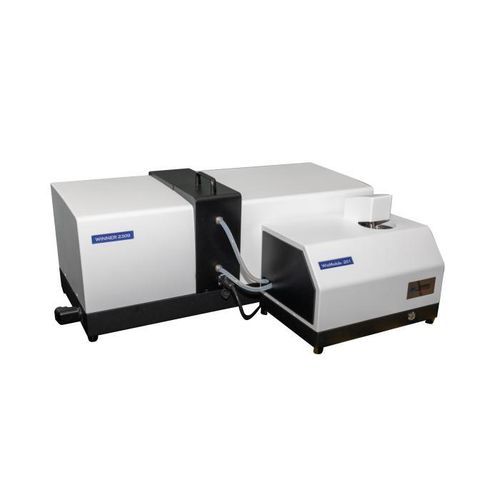

Winner2309C WinModule-201 est un analyseur de taille de particules laser intelligent, entièrement automatique, en dispersion humide, basé sur les principes de diffusion de Mie et de Fraunhofer. Il intègre une sonde photoélectrique haute sensibilité et une optique avec objectif Canon importé pour des mesures précises et reproductibles. Plage de mesure : 0,01–2000 μm. Convient aux instituts de recherche, laboratoires universitaires et industriels, et centres de contrôle qualité.

Spécifications principales

• Modèle : Winner2309C WinModule-201
• Principe : diffusion de Mie et Fraunhofer
• Plage de mesure : 0,01–2000 μm
• Nombre de canaux : 106
• Vitesse de mesure : 10 s (plus rapide)
• Fréquence d'échantillonnage : jusqu'à 10 kHz
• Erreur d'exactitude : ≤0,5% (CRM D50)
• Erreur de répétabilité : ≤0,5% (CRM D50)
• Mode d'exploitation : SOP entièrement automatisé, opération en un clic

Taille de mesure / Module humide

• Injecteur d'échantillon : WinModule-201
• Volume du bac : 600 ml
• Méthodes de dispersion : ultrason (40 kHz, 60 W, temps réglable), agitation mécanique (0–3000 tr/min), dispersion par circulation (1–8 L/min, 120 W)
• Dispersion circulante pour prévenir la sédimentation et améliorer la répétabilité

Optique

• Sources lumineuses : laser principal 639 nm (>2 mW) ; laser auxiliaire 405 nm (>2 mW)
• Chemin optique : Fourier inverse (chemin optique replié)
• Banc optique : alignement automatique
• Sécurité laser : Classe 1

Fonctions logicielles

• Modes d'analyse : distribution libre, distribution R-R, log-normale et modèles statistiques
• Sorties personnalisées : tailles caractéristiques D1–D100, distributions cumulées et différentielles
• Comparaison statistique : comparaison multi-échantillons et lots, avant/après traitement
• Traitement des données : sélection intelligente des résultats représentatifs
• Exportation de rapports : Word, Excel, BMP, TXT, PDF
• Séquence automatique en un clic : remplissage, élimination des bulles, dispersion, mesure, nettoyage, traitement des données
• Langues d'interface : chinois et anglais (autres langues en option)
• Support GMP : optionnel

Avantages

• Alignement automatique du chemin optique avec moteur pas-à-pas hybride pour un positionnement au niveau micrométrique
• Système de dispersion circulant à haute stabilité coordonné avec l'ultrason pour des résultats cohérents
• Conception modulaire humide/sec pour simplifier les conduites, réduire la précipitation des grosses particules et faciliter la maintenance
• Algorithmes avancés pour l'analyse de distributions multimodales avec haute résolution sous 2 μm
• Conception brevetée à chemin optique replié offrant des angles de détection 0,015–145° et optique scellée contre la poussière

Applications
Ciment, céramique, pharmacie, émulsions, encres et revêtements, colorants, produits chimiques, catalyseurs, fluides de forage, abrasifs, lubrifiants, poudres métalliques et non métalliques, graphite, matériaux photosensibles, additifs alimentaires, pesticides et autres poudres et suspensions.

Spécifications techniques

• Modèle : Winner2309C WinModule-201
• Plage de mesure : 0,01–2000 μm
• Canaux : 106
• Précision / répétabilité : ≤0,5% (CRM D50)
• Vitesse de test : 10 s (plus rapide)
• Fréquence d'échantillonnage : jusqu'à 10 kHz
• Dispersion : ultrason 40 kHz 60 W ; agitation 0–3000 tr/min ; circulation 1–8 L/min, 120 W
• Volume échantillon : 600 ml
• Lasers : 639 nm (>2 mW) et 405 nm (>2 mW)
• Chemin optique : Fourier inverse, alignement automatique
• Dimensions : unité principale 870×340×380 mm ; module humide 415×280×335 mm
• Poids net : unité principale 32 kg ; module humide 15 kg
• Fonctionnement : SOP entièrement automatisé ; opération en un clic
• Sorties : distributions différentielles/cumulatives, D1–D100, graphiques et rapports exportables
