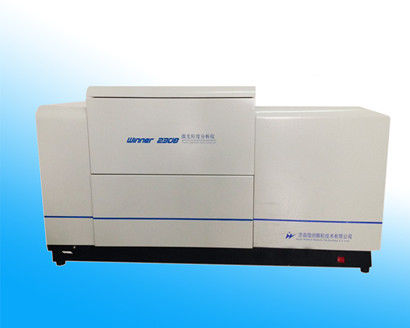

Granulomètre par diffraction laser Winner2308A

pour l'industrie cosmétiquepour la recherchepour l'industrie pharmaceutique

Présentation produit
Le Winner2308A est un analyseur laser de taille de particules entièrement automatique, intelligent, pour mesures humides et sèches, fondé sur la théorie de la diffraction laser (diffusion de Mie et Fraunhofer). Plage humide : 0,01–2000 µm ; plage sèche : 0,1–2000 µm. Système de détection double faisceau/dualité spectrale et technologie de diffusion latérale pour des analyses reproductibles et fiables, destiné au contrôle qualité industriel, aux instituts de recherche, laboratoires universitaires, centres R&D et organismes de test.

Caractéristiques principales

• Passage humide/sec en un clic : dispersion humide et sèche intégrées dans un seul instrument avec commutation par une touche.
• Systèmes de dispersion intégrés : système humide avec agitation mécanique, dispersion ultrasonique et circulation ; système sec avec technologie brevetée de dispersion turbulente et cisaillement par onde de choc.
• Mode d’exploitation intelligent : fonctionnement automatique guidé permettant un test en une touche, avec invites d’échantillonnage et séquences automatiques.
• Conception optique avancée : transformée de Fourier de la lumière convergente et trajet optique double spectre pour collecter la lumière diffusée sans contrainte d’ouverture de lentille.
• Double trajectoire optique : conception orthogonale double spectre et double laser pour étendre la plage et améliorer la précision ; système de sonde photoélectrique haute sensibilité pour la collecte des signaux diffusés.
• Technique de libre ajustement sans contraintes : algorithme original pour refléter l’état réel de la distribution particulaire.

Applications

• Mesure de poudres solides, suspensions et émulsions : produits chimiques, matériaux magnétiques, produits pharmaceutiques, ciment, revêtements, alimentation, pesticides, matériaux nucléaires, électronique, matériaux pour batteries, papier, métallurgie, céramique, matériaux de construction, cosmétiques, abrasifs, poudres métalliques et non métalliques.
• Matériaux typiques : carbonate de calcium, talc, kaolin, oxydes, aluminium, terres rares, carbure cimenté, catalyseurs, agents moussants, matériaux réfractaires, charges, graphite, pigments, etc.

Général
Nom du modèle : Winner2308A
Principe : diffusion de Mie et Fraunhofer
Disposition des détecteurs : réseau logarithmique, angle de mesure 0,015°–145°
Mode d’exploitation : entièrement automatique / commande manuelle au choix
Durée d’un test complet : humide <2 min ; sec <1 min ; intervalle des résultats : 500 ms
Dimensions : 1040 × 440 × 540 mm
Poids net : 58 kg

Taille de mesure et dispersion
Plage de mesure : humide 0,01–2000 µm ; sec 0,1–2000 µm
Nombre de canaux : 106
Erreur de précision (CRM D50) : humide ≤0,5 % ; sec ≤1,0 %
Erreur de répétabilité (CRM D50) : humide ≤0,5 % ; sec ≤1,0 %
Dispersion humide : ultrasonique 40 kHz / 60 W (réglable) ; agitation 0–3000 tr/min ; circulation 30 L/min ; volume cuve échantillon 10 mL ; capteur de niveau d’eau anti-débordement
Dispersion sèche : dispersion turbulente brevetée avec cisaillement par onde de choc ; vitesse d’alimentation réglable ; fluide de dispersion : air comprimé 0–6 bar

Optique
Source lumineuse : laser semi-conducteur rouge λ=639 nm, P>3,0 mW ; laser vert optionnel λ=405 nm, P>2,0 mW
Alignement plateau optique : automatique, précision jusqu’à 0,2 µm
Trajet optique : transformée de Fourier de la lumière convergente
Longueur focale effective : 500 mm
Sécurité laser : Classe 1

Fonctions logicielles
Modes d’analyse : distribution libre, distribution R-R, log-normale et modèles statistiques
Comparaison statistique : comparaison de lots et contrôle de procédé entre plusieurs résultats
Traitement des données : analyse statistique intelligente pour produire des résultats représentatifs
Analyse personnalisée : sorties pour toute grandeur D1–D100, pourcentages cumulatifs supérieurs/inférieurs à des tailles spécifiées et pourcentages cumulatifs par intervalle
Sorties : valeurs caractéristiques, distribution différentielle et cumulative, graphiques (histogramme/ courbe)
Rapports : export vers Word, Excel, BMP, TXT, PDF
Opération en un clic : mode humide : automatisation de l’aspiration d’eau, dégazage, dispersion, test, nettoyage et traitement des données ; mode sec : automatisation de l’aspiration des poussières, alimentation d’air, alimentation d’échantillon, test et traitement des données
Interface : chinois et anglais (autres langues sur demande)
GMP : optionnel

Avantages

• Intégration des dispersions humide et sèche avec commutation en une touche.
• Systèmes intégrés avec procédures opératoires standard et opérations en une touche.
• Mode automatique guidé pour des tests assistés en une action.
• Trajet optique breveté et conception double trajectoire pour plage étendue et précision accrue.
• Technique de libre ajustement sans contrainte pour une analyse réaliste de la distribution particulaire.

Brevets & protections (sélection)
Brevets sélectionnés : conception du banc optique No. ZL 2014 2 0378380.8 ; système d’alignement 3D No. ZL 2013 2 0835882.4 ; application principe Mie No. ZL 2013 2 0812021.4 ; cellule d’échantillon scellée pour analyseur sec No. ZL.2011 2 0267646.8 ; faisceau laser double orthogonal No. ZL 2007 2 0025702.0 ; pompe de dispersion poudre No. ZL 2007 2 0018648.7 ; installation de circulation humide No. ZL2010 2 0593526.2

Caractéristiques / Spécifications techniques

• Modèle : Winner2308A
• Plage de mesure (humide) : 0,01–2000 µm
• Plage de mesure (sèche) : 0,1–2000 µm
• Nombre de canaux : 106
• Précision (CRM D50) : humide ≤0,5 % ; sèche ≤1,0 %
• Répétabilité (CRM D50) : humide ≤0,5 % ; sèche ≤1,0 %
• Dispersion humide : ultrasonique 40 kHz / 60 W ; agitation 0–3000 tr/min ; circulation 30 L/min
• Dispersion sèche : technologie de dispersion turbulente brevetée ; air comprimé 0–6 bar
• Sources lumineuses : laser rouge 639 nm (>3,0 mW) ; laser vert optionnel 405 nm (>2,0 mW)
• Précision banc optique : jusqu’à 0,2 µm
• Longueur focale effective : 500 mm
• Classe de sécurité laser : 1
• Durée test complet : humide <2 min ; sèche <1 min ; intervalle résultat : 500 ms
• Dimensions : 1040 × 440 × 540 mm
• Poids net : 58 kg
• Volume cuve échantillon : 10 mL
• Formats d’export : Word, Excel, BMP, TXT, PDF
