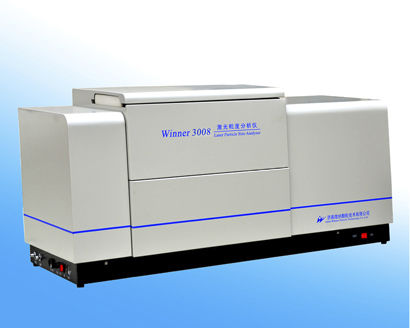

Granulomètre laser Winner3008B

par diffraction laseroptiquepar diffraction laser

Présentation
Le Winner3008B est un analyseur laser de taille de particules avec unité de dispersion sèche intégrée, proposant des modes de fonctionnement manuel et entièrement automatique. Il fonctionne selon le principe de diffusion Mie avec un chemin optique de transformée de Fourier à lumière convergente, des sources laser performantes et des détecteurs photoélectriques annulaires haute sensibilité pour garantir reproductibilité et précision. L'échantillon est dispersé à l'air comprimé par une méthode de turbulence, un dispositif d'alimentation haute précision, une pompe pulvérisatrice brevetée et une source d'air sans huile et silencieuse pour une dispersion sèche complète. Plage de mesure : 0,1–1200 µm.

Applications

• Ciment et matériaux de construction
• Céramique
• Poudres pharmaceutiques
• Colorants et pigments
• Charges et additifs
• Produits chimiques et catalyseurs
• Poudres de brasage et métallurgie
• Poussières et additifs de procédé
• Poudres pesticides et explosifs
• Graphite et matériaux photosensibles
• Poudres combustibles, métalliques et non métalliques
• Carbonate de calcium, kaolin
• Poudres alimentaires telles que le café
• Médecine traditionnelle chinoise et matériaux magnétiques (convient aux matériaux réactifs ou modifiés en milieu liquide)

Avantages

• Fonctionnement flexible : modes manuel ou entièrement automatique adaptés au laboratoire et à la production.
• Dispersion sèche efficace : technologie brevetée de turbulence et effet cisaillement par onde de choc pour une séparation complète des particules ; céramiques résistantes à l'usure augmentant la durée de vie.
• Alignement optique automatique : moteur pas à pas hybride précis assurant un alignement micronique du chemin optique.
• Chemin optique optimisé : conception Fourier à lumière convergente avec détecteur principal et détecteur auxiliaire grand angle pour collecter la diffusion sur toute la plage de mesure.
• Résultats complets : distribution granulométrique, courbes cumulatives et diamètres caractéristiques (D10, D50, D90) ; analyse personnalisée D0–D100.
• Algorithme fiable : acquisition rapide et inversion par méthode de double ajustement libre avec traitement statistique intelligent pour une grande répétabilité.

Logiciel et fonctions

• Modèles d'analyse : distribution libre, distribution R-R, log-normale et modèles statistiques.
• Comparaison statistique : comparer plusieurs résultats (lots, avant/après traitement, séries temporelles) pour piloter qualité et coûts.
• Traitement des données : analyses statistiques intelligentes pour produire des résultats représentatifs.
• Analyse personnalisée : définir n'importe quel diamètre caractéristique entre D1 et D100 et pourcentages cumulés pour tailles ou plages.
• Formats de sortie : données et graphiques différentiels et cumulatifs ; export Word, Excel, BMP, TXT et PDF.
• Opération en un clic : séquence automatique de collecte, alimentation, mesure et traitement.
• Langues de l'interface : chinois et anglais (autres langues disponibles sur demande).
• GMP : en option.

Spécifications techniques

• Nom du modèle : Winner3008B
• Principe : diffusion Mie
• Disposition des détecteurs : matrice logarithmique, angle de mesure 0,015°–145°
• Mode d'exploitation : entièrement automatique / commande manuelle
• Vitesse totale de test : < 1 min ; intervalle par résultat : 500 ms
• Dimensions extérieures : 1040 mm × 440 mm × 540 mm
• Poids net : 58 kg
• Plage de mesure : 0,1–1200 µm
• Nombre de canaux : 84
• Erreur d'exactitude : ≤ 1,0 % (CRM D50)
• Erreur de répétabilité : ≤ 1,0 % (CRM D50)
• Dispersion : technologie brevetée de turbulence sèche ; technique de cisaillement par onde de choc
• Vitesse d'alimentation : réglable (molette)
• Milieu de dispersion : air comprimé ; pression 0–6 bar
• Source lumineuse : laser semi-conducteur rouge haute performance (λ = 639 nm), P > 3,0 mW ; laser vert auxiliaire (λ = 405 nm), P > 2,0 mW (optionnel)
• Alignement banc optique : entièrement automatique ; précision jusqu'à 0,2 µm
• Chemin optique : transformée de Fourier à lumière convergente
• Focale effective : 500 mm
• Sécurité laser : Classe 1
• Modes d'analyse : distribution libre, R-R, log-normale, modèles statistiques
• Rapport d'essai : exportable en Word, Excel, BMP, TXT et PDF
