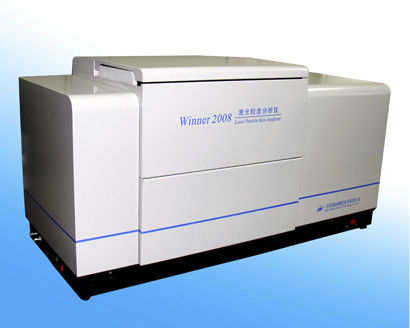

Granulomètre optique Winner2008A

par diffraction laserpour la recherchepour le contrôle qualité

Présentation du produit
Le Winner2008A est un analyseur laser de taille de particules en dispersion humide entièrement automatique basé sur le principe de diffusion Mie. Il mesure des tailles de particules de 0,01 μm à 2000 μm grâce à une détection double faisceau et double spectre et à une technologie de diffusion latérale pour améliorer la précision et la sensibilité. Conçu pour les instituts de recherche, laboratoires universitaires, centres R&D et laboratoires de contrôle qualité.

Spécifications principales (résumé)
Modèle : Winner2008A
Principe : diffusion Mie
Agencement des détecteurs : réseau logarithmique ; angle de mesure 0,015°–145°
Modes d'utilisation : entièrement automatique ou manuel
Temps de test complet : <2 min ; intervalle de résultat : 500 ms
Dimensions extérieures : 1040 × 440 × 540 mm
Poids net : 58 kg

Plage de mesure et canaux
Plage de mesure : 0,01–2000 μm
Nombre de canaux : 106
Précision (CRM D50) : ≤0,5 %
Répétabilité (CRM D50) : ≤0,5 %

Système de dispersion
Méthodes intégrées : ultrasonique, agitation mécanique et circulation par canalisation

• Ultrasonique : 40 kHz, 60 W (durée réglable)
• Agitation mécanique : 0–3000 tr/min (réglable)
• Pompe de circulation : débit nominal 30 L/min ; puissance 70 W
• Capteur de niveau d'eau (R.-U.) : prévient les débordements et protège l'appareil
• Volume de la cuve d'échantillon : 10 mL

Optique et laser
Source lumineuse : laser semi-conducteur rouge λ = 639 nm, P > 3,0 mW ; laser auxiliaire vert optionnel λ = 405 nm, P > 2,0 mW
Alignement banc optique : entièrement automatique ; précision d'alignement jusqu'à 0,2 μm
Chemin optique : transformée de Fourier en lumière convergente
Longueur focale effective : 500 mm
Sécurité laser : Classe 1

Fonctions logicielles et sorties de données
Modèles d'analyse pris en charge : distribution libre, distribution R-R, distribution log-normale et modèles statistiques par catégorie.
Comparaison statistique : comparaison de plusieurs résultats par lot, avant/après traitement ou durée de traitement.
Traitement des données : analyse statistique intelligente pour fournir des résultats représentatifs.
Sorties personnalisées : tout indicateur D entre D1 et D100, pourcentages cumulatifs supérieurs/inférieurs à une taille et pourcentage cumulé pour une plage de tailles.
Sorties : valeurs caractéristiques, distribution différentielle (intervalle) et graphiques, distribution cumulée (intégrale) et courbes.
Export de rapports : Word, Excel, BMP, TXT, PDF.
Opération en un clic : flux automatique pour aspiration d'eau, suppression des bulles, dispersion, mesure, nettoyage et traitement des données.
Interface : chinois et anglais (autres langues possibles).
GMP : optionnel

Avantages

• Flux automatique en un bouton pour réduire les opérations manuelles et standardiser les mesures.
• Système de dispersion intégré humide/sec complet combinant agitation mécanique, ultrasonique et circulation pour limiter la ré-agglomération.
• Chemin optique par transformée de Fourier en lumière convergente pour une meilleure résolution submicronique.
• Alignement optique automatique avec moteur pas-à-pas hybride ; précision de micro-mouvement jusqu'à 0,1 μm pour une stabilité de mesure.
• Double chemin optique (double spectre et double laser orthogonal) pour étendre la plage de mesure efficace et améliorer sensibilité et résolution.
• Technique d'ajustement libre pour refléter la distribution réelle des particules sans contrainte fonctionnelle.

Principe de mesure
Principe de diffusion Mie (banc optique et méthode protégés par brevets).

Applications
Matériaux et secteurs applicables : ciment, céramique, médicaments, émulsions, revêtements, colorants, textiles, produits chimiques, catalyseurs, fluides de forage, abrasifs, lubrifiants, brasures, échantillons biologiques (cellules/micro-organismes), additifs alimentaires, pesticides, explosifs, graphite, matériaux photosensibles, carburants, encres, poudres métalliques et non métalliques, carbonate de calcium, kaolin, boues charbon-eau et autres systèmes en poudre/liquide.

Technologie brevetée
Comprend plusieurs brevets liés à la conception du banc optique, l'alignement optique 3D, l'application de la diffusion Mie, la cellule d'échantillon scellée pour analyse sèche, l'utilisation orthogonale de double laser, la conception de pompe de dispersion de poudre et l'installation de circulation humide.

Rapport de test
Formats d'export : Word, Excel, BMP, TXT, PDF pour archivage, traitement et citation des données.

Caractéristiques techniques

• Modèle : Winner2008A
• Plage de mesure : 0,01–2000 μm
• Principe : diffusion Mie
• Agencement détecteurs : réseau logarithmique ; angle 0,015°–145°
• Nombre de canaux : 106
• Erreur de précision : ≤0,5 % (CRM D50)
• Erreur de répétabilité : ≤0,5 % (CRM D50)
• Dispersion ultrasonique : 40 kHz, 60 W (durée réglable)
• Vitesse d'agitation : 0–3000 tr/min (réglable)
• Circulation : 30 L/min ; 70 W
• Volume échantillon : 10 mL
• Source lumineuse : laser rouge 639 nm, P>3,0 mW ; optionnel vert 405 nm, P>2,0 mW
• Chemin optique : transformée de Fourier en lumière convergente ; longueur focale effective 500 mm
• Précision d'alignement optique : jusqu'à 0,2 μm (automatique)
• Classe de sécurité laser : Classe 1
• Modes d'opération : entièrement automatique ou manuel
• Temps de test complet : <2 minutes ; intervalle 500 ms
• Dimensions : 1040 × 440 × 540 mm
• Poids net : 58 kg
• Logiciel : modèles d'analyse multiples, D personnalisables (D1–D100), comparaison statistique, workflow automatique en un clic
• Export rapport : Word, Excel, BMP, TXT, PDF
