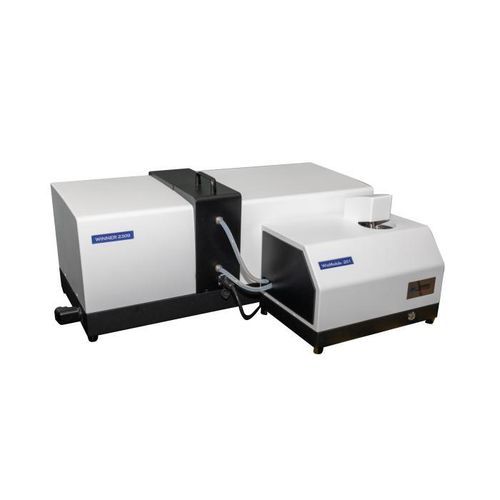

Granulomètre laser Winner2309B WinModule-201

par diffraction laserpar diffraction laserde laboratoire

Présentation du produit
Le Winner2309B WinModule-201 est un analyseur laser de taille de particules en dispersion humide, entièrement automatique et intelligent, reposant sur les principes de diffusion de Mie et de Fraunhofer. Un système de détection photoélectrique haute sensibilité, une optique haute résolution avec objectif Canon importé et un alignement automatique du banc optique assurent précision et répétabilité des distributions granulométriques. Conçu pour les laboratoires de recherche, universités, centres R&D et laboratoires de contrôle qualité industriels.

Caractéristiques principales
Modèle : Winner2309B WinModule-201
Principe : Diffusion de Mie et Fraunhofer
Vitesse de test : Minimum 10 secondes
Indice de réfraction : Saisie utilisateur, large plage prise en charge
Fréquence d'échantillonnage : Jusqu'à 10 kHz
Dimensions : Unité principale 870×340×380 mm ; Module humide 415×280×335 mm
Poids net : Unité principale 32 kg ; Module humide 15 kg
Mode d'exploitation : SOP entièrement automatisé, opération en un clic

Taille mesurée
Plage de mesure : 0,01–2800 μm
Injecteur d'échantillon : WinModule-201
Nombre de canaux : 108
Erreur de justesse : ≤0,5 % (CRM D50)
Erreur de répétabilité : ≤0,5 % (CRM D50)
Méthodes de dispersion : Ultrason (40 kHz, 60 W, durée réglable) ; agitation mécanique (0–3000 tr/min) ; circulation (1–8 L/min, pompe 120 W). Le module humide intègre ultrasons, agitation mécanique et dispersion par circulation.
Volume de la cuve d'échantillon : 600 ml

Optique
Sources lumineuses : Laser principal 639 nm (>2 mW) ; Laser auxiliaire 405 nm (>2 mW)
Alignement du banc optique : Automatique
Trajectoire optique : Fourier inverse (chemin optique plié)
Sécurité laser : Classe 1

Fonctions logicielles
Modes d'analyse : Distribution libre, distribution R-R, log-normale et modèles statistiques par catégorie
Comparaison statistique : Comparaison de résultats multiples pour lots, avant/après traitement ou analyses temporelles
Traitement des données : Analyse statistique intelligente pour produire des résultats représentatifs
Sorties personnalisées : Toutes les tailles caractéristiques D1–D100, pourcentages cumulés supérieurs/inférieurs à une taille, pourcentage cumulé sur une plage
Export : Valeurs typiques, distributions différentielles et cumulées, graphiques ; export Word, Excel, BMP, TXT, PDF
Opération en un clic : Prélèvement d'eau, élimination des bulles, dispersion, mesure, nettoyage et traitement des données automatisés
Interface linguistique : Chinois et anglais (autres langues sur demande)
GMP : Optionnel

Avantages

• Alignement automatique du trajet optique avec moteur pas-à-pas hybride de précision pour un positionnement micronique.
• Système de dispersion par circulation haute stabilité évitant la sédimentation et l'agglomération grâce au contrôle coordonné des ultrasons et de la circulation.
• Conception modulaire wet/dry et circuits de circulation raccourcis réduisant la sédimentation des grosses particules et l'entretien.
• Logiciel avec technologie de libre ajustement pour déconvolution multi‑modale ; haute résolution pour particules <2 μm en 12 classes.
• Trajectoire optique pliée brevetée (Fourier inverse) couvrant une plage d'angle 0,015–145° et design optique scellé anti-poussière.

Applications

• Ciment
• Céramique
• Pharmacie
• Émulsions
• Revêtements/Dope
• Colorants
• Imprégnation textile
• Produits chimiques
• Catalyseurs
• Fluide de forage
• Abrasifs
• Lubrifiants
• Matériaux de brasage
• Produits à base de cellulose
• Biomatériaux
• Alimentaire
• Additifs
• Pesticides
• Explosifs
• Graphite
• Matériaux photosensibles
• Carburant
• Encres
• Poudres métalliques
• Poudres non métalliques
• Carbonate de calcium
• Kaolin
• Boues charbon-eau et autres poudres

Spécifications techniques

• Modèle : Winner2309B WinModule-201
• Plage de mesure : 0,01–2800 μm
• Principe : Diffusion de Mie et Fraunhofer
• Vitesse de test : Minimum 10 secondes
• Fréquence d'échantillonnage : Jusqu'à 10 kHz
• Canaux : 108
• Erreur de justesse : ≤0,5 % (CRM D50)
• Erreur de répétabilité : ≤0,5 % (CRM D50)
• Dispersion : Ultrason (40 kHz, 60 W), agitation mécanique (0–3000 tr/min), circulation (1–8 L/min, 120 W)
• Volume cuve : 600 ml
• Dimensions : Unité principale 870×340×380 mm ; Module humide 415×280×335 mm
• Poids net : Unité principale 32 kg ; Module humide 15 kg
• Sources lumineuses : 639 nm (>2 mW) et 405 nm (>2 mW)
• Trajectoire optique : Fourier inverse (pliée) ; alignement automatique
• Sécurité laser : Classe 1
• Mode d'exploitation : SOP entièrement automatisé ; opération en un clic
• Logiciel : Analyse multi‑modale, sorties D1–D100 personnalisées, exports (Word, Excel, BMP, TXT, PDF)
• Interface : Chinois et anglais (autres sur demande)
• GMP : Optionnel
