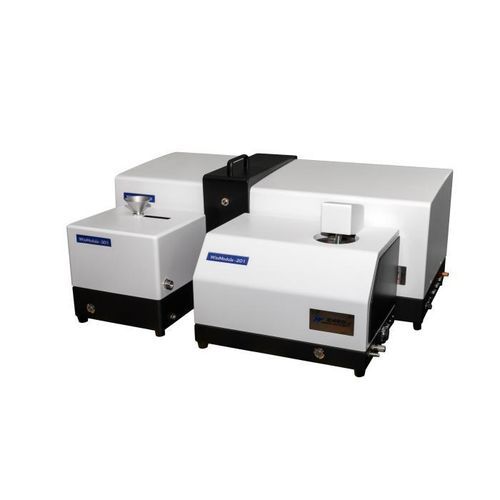

Granulomètre laser Winner2309C

optiquepar diffraction laserpour l'industrie cosmétique

Présentation du produit
Le Winner2309C est un analyseur granulométrique laser intelligent et entièrement automatique doté de modules de dispersion modulaires pour méthodes humide et sèche. Fondé sur les théories de diffusion de Mie et de Fraunhofer, il intègre une sonde photoélectrique haute sensibilité et un chemin optique avec objectif Canon importé pour garantir précision et répétabilité. Utilisé en laboratoires de recherche, établissements universitaires, centres R&D et laboratoires de contrôle qualité. Plage de mesure : humide 0,01–2000 μm ; sèche 0,1–2000 μm.

Spécifications principales
Modèle : Winner2309C
Principe : diffusion Mie et Fraunhofer
Temps d'essai le plus court : 10 s
Fréquence d'échantillonnage : jusqu'à 10 kHz
Nombre de canaux : 106
Dimensions extérieures (unité principale) : 870×340×380 mm ; Module humide : 415×280×335 mm ; Module sec : 260×245×295 mm
Poids net : Unité principale 32 kg ; Module humide 15 kg ; Module sec 7 kg
Mode d'exploitation : SOP entièrement automatisé, fonctionnement en un clic

Taille de mesure et dispersion
Plage de mesure : humide 0,01–2000 μm ; sèche 0,1–2000 μm
Injecteurs d'échantillons : Humide : WinModule-201 ; Sec : WinModule-301
Précision (CRM D50) : Humide ≤0,5 % ; Sèche ≤1,0 %
Répétabilité (CRM D50) : Humide ≤0,5 % ; Sèche ≤1,0 %
Méthodes de dispersion (humide) : Ultrasonique (40 kHz, 60 W, temps réglable), agitation mécanique (0–3000 tr/min), circulation (1–8 L/min, 120 W). Méthode sèche : dispersion turbulente avec introduction automatique d'échantillon et test en un clic.
Volume de cuve : 600 mL

Optique
Laser principal : λ = 639 nm, P > 2 mW ; Laser auxiliaire : λ = 405 nm, P > 2 mW
Alignement optique : Système d'alignement automatique
Chemin optique : Fourier inverse (chemin optique replié) avec plage angulaire étendue (0,015–145°)
Sécurité laser : Classe 1

Fonctions logicielles
Modèles d'analyse : distribution libre, distribution R‑R, log‑normale et autres modèles statistiques
Comparaison statistique : comparaison de tests multiples entre lots ou étapes pour piloter qualité et coûts
Traitement des données : analyse statistique intelligente produisant des résultats représentatifs
Sorties personnalisées : toute taille caractéristique entre D1 et D100 ; distributions différentielles et cumulatives et leurs courbes
Formats d'export : Word, Excel, image (.bmp), texte (.txt), PDF
Flux en un clic : Humide — remplissage automatique, élimination des bulles, dispersion, mesure, nettoyage et traitement ; Sec — aspiration des poussières, alimentation, mesure et traitement automatiques
Langues de l'interface : chinois et anglais (autres langues en option)
GMP : optionnel

Avantages

• Système d'alignement optique automatique avec moteur pas à pas hybride quadriphasé pour un positionnement micrométrique assurant des mesures stables et reproductibles.
• Modules de dispersion séparés pour humide et sec offrant une configuration flexible selon les caractéristiques des échantillons.
• Système de dispersion automatique et circuit de circulation raccourci réduisant la décantation des grosses particules, améliorant l'uniformité et diminuant les coûts de maintenance.
• Haute résolution sous 2 μm grâce à un logiciel de recalage libre qui identifie les populations multimodales de particules.
• Conception optique brevetée Fourier inverse (repliée) élargissant la plage angulaire et améliorant la résolution ; chemin optique étanche pour protection contre la poussière.

Applications
Convient pour solides, poudres, suspensions et émulsions dans les secteurs : chimie, matériaux magnétiques, pharmaceutique, ciment, revêtements, agroalimentaire, pesticides, industrie nucléaire, électronique, matériaux pour batteries, papier, métallurgie, céramiques, matériaux de construction, cosmétique, abrasifs, poudres métalliques et non métalliques, carbonate de calcium, talc, kaolin, oxyde d'aluminium, terres rares, carbure cimenté, catalyseurs, agents moussants, matériaux réfractaires, charges, graphite, pigments, etc.

Caractéristiques techniques

• Modèle : Winner2309C
• Plage de mesure : Humide 0,01–2000 μm ; Sèche 0,1–2000 μm
• Principe : diffusion Mie et Fraunhofer
• Temps d'essai le plus court : 10 s
• Fréquence d'échantillonnage : jusqu'à 10 kHz
• Canaux : 106
• Précision / Répétabilité : Humide ≤0,5 % ; Sèche ≤1,0 % (CRM D50)
• Dispersion (humide) : Ultrasonique 40 kHz / 60 W, agitation mécanique 0–3000 tr/min, circulation 1–8 L/min (120 W) ; Sec : dispersion turbulente
• Volume de la cuve : 600 mL
• Sources laser : 639 nm principal (P > 2 mW), 405 nm auxiliaire (P > 2 mW)
• Chemin optique : Fourier inverse (replié) ; alignement automatique ; sécurité laser Classe 1
• Dimensions (mm) : Unité principale 870×340×380 ; Module humide 415×280×335 ; Module sec 260×245×295
• Poids net : Unité principale 32 kg ; Humide 15 kg ; Sec 7 kg
• Fonctionnement : SOP entièrement automatisé ; flux humidité/sec en un clic
• Injecteurs : WinModule-201 (humide), WinModule-301 (sec)
• Logiciel : Analyse avancée, comparaison statistique, sorties personnalisées, export multi‑format
