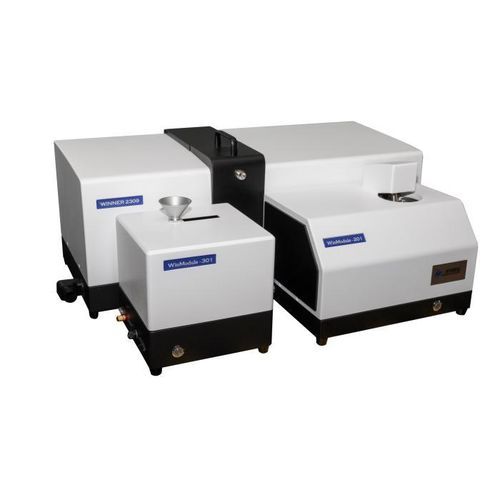

Granulomètre par diffraction laser Winner2309A

laseroptiquede laboratoire

Présentation du produit
Le Winner2309A est un analyseur de taille de particules laser entièrement automatique et intelligent. Il utilise les principes avancés de diffusion Mie et de diffraction de Fraunhofer et intègre des systèmes modulaires de dispersion humide et sèche. Un système de détection photoélectrique haute sensibilité et haute résolution ainsi qu’un chemin optique équipé d’objectifs Canon importés garantissent la précision et la répétabilité de la distribution granulométrique. Il est destiné au contrôle qualité en production industrielle et aux instituts de recherche.

Plage de mesure
Humide : 0,01–3500 μm ; Sec : 0,1–3000 μm

Applications
Convient pour poudres, suspensions et émulsions. Secteurs et matériaux typiques : chimie, matériaux magnétiques, pharmaceutique, ciment, revêtements, agroalimentaire, pesticides, industrie nucléaire, électronique, matériaux pour batteries, papier, métallurgie, céramique, matériaux de construction, cosmétiques, abrasifs, poudres métalliques et non métalliques, carbonate de calcium, talc, kaolin, oxyde d’aluminium, terres rares, carbure cimenté, catalyseurs, agents moussants, réfractaires, charges, graphite, pigments, etc.

Avantages

• Système d’alignement automatique du chemin optique avec moteur pas-à-pas hybride quatre phases assurant un positionnement au micron pour un alignement optimal et stable.
• Modules de dispersion séparés pour humide et sec : conception modulaire permettant un assemblage flexible selon les caractéristiques d’échantillon pour une utilisation simple et rapide.
• Système de dispersion d’échantillons automatique : conception modulaire réduisant la longueur des circuits, évitant la décantation des grosses particules, facilitant une dispersion homogène, réduisant la maintenance et simplifiant le nettoyage.
• Logiciel instrument : technologie de mise en ajustement libre collectant les données de diffusion pendant la mesure et analysant automatiquement les populations multimodales ; excellente résolution pour les particules < 2 μm (validée sur 12 classes granulométriques).
• Chemin optique : technologie brevetée inverse Fourier (chemin optique replié) avec angle de détection 0,015°–145° améliorant la plage et la résolution de mesure ; chemin optique scellé offrant une bonne protection contre la poussière.

Méthodes de dispersion
Humide : ultrason (40 kHz, 60 W, durée réglable), agitation mécanique (0–3000 tr/min réglable), dispersion à circulation intégrée (débit 1–8 L/min, puissance 120 W). Sec : dispersion turbulente, introduction automatique de l’échantillon, test en un clic.

Logiciel et sorties

• Modèles d’analyse : distribution libre, distribution R-R, distribution log-normale et modèles statistiques par catégorie.
• Comparaison statistique : comparer plusieurs résultats de test entre lots ou conditions de traitement pour piloter la qualité et les coûts.
• Traitement des données : analyse statistique intelligente pour fournir des résultats représentatifs.
• Analyse personnalisée : sorties configurables pour toute taille caractéristique entre D1 et D100, pourcentages cumulatifs au-dessus/en dessous de tailles et plages définies.
• Formats de sortie : valeurs caractéristiques, distributions différentielles (par intervalles) et graphiques, distributions et courbes cumulatives.
• Exportation de rapport : Word, Excel, image (BMP), texte (TXT) et PDF.
• Fonction one-click : séquences entièrement automatiques pour méthodes humide ou sèche couvrant prélèvement, élimination des bulles, dispersion, mesure, nettoyage et traitement des données.
• Langues d’interface : chinois et anglais ; autres langues disponibles sur demande.
• GMP : en option.

Caractéristiques / Données techniques

• Nom du modèle : Winner2309A
• Principe : diffusion Mie et Fraunhofer
• Plage de mesure : Humide 0,01–3500 μm ; Sec 0,1–3000 μm
• Vitesse de test : jusqu’à 10 secondes
• Indice de réfraction : configurable pour une large gamme de matériaux
• Fréquence d’échantillonnage : jusqu’à 10 kHz
• Nombre de canaux : 116
• Erreur de précision : Humide ≤ 0,5 % ; Sec ≤ 1,0 % (CRM D50)
• Erreur de répétabilité : Humide ≤ 0,5 % ; Sec ≤ 1,0 % (CRM D50)
• Dispersion : Ultrason 40 kHz, 60 W (durée réglable) ; Agitateur 0–3000 tr/min ; Circulation débit 1–8 L/min, puissance 120 W ; Sec : dispersion turbulente avec alimentation automatique et test en un clic
• Injecteur d’échantillon : Humide : WinModule-201 ; Sec : WinModule-301
• Volume du bac d’échantillon : 600 ml
• Source lumineuse : Laser principal λ = 639 nm, P > 2 mW ; Laser auxiliaire λ = 405 nm, P > 2 mW
• Alignement banc optique : Automatique
• Chemin optique : Inverse Fourier (replié)
• Sécurité laser : Classe 1
• Dimensions : Unité principale 870 × 340 × 380 mm ; Module humide 415 × 280 × 335 mm ; Module sec 260 × 245 × 295 mm
• Poids net : Unité principale 32 kg ; Module humide 15 kg ; Module sec 7 kg
• Mode d’exploitation : SOP entièrement automatisé
• Sorties & rapports : Distributions granulométriques différentielles et cumulatives, histogrammes/courbes, rapports exportables (Word, Excel, BMP, TXT, PDF)
