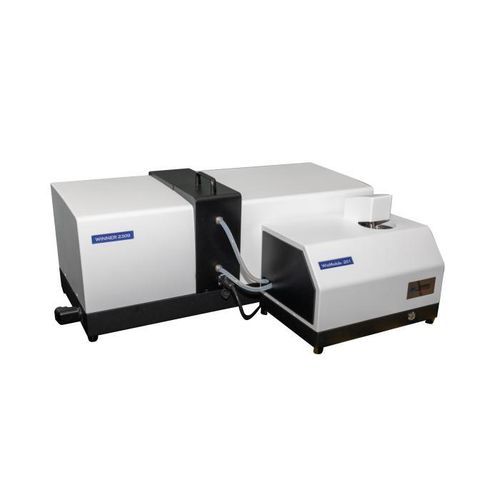

Granulomètre laser Winner2309A WinModule-201

par diffraction laseroptiquepour la recherche

Présentation
Le Winner2309A WinModule-201 est un analyseur granulométrique laser humide entièrement automatique basé sur la combinaison de la diffusion de Mie et de la diffraction de Fraunhofer. Le système intègre une sonde photoélectrique haute sensibilité et un chemin optique avec objectif Canon importé afin d'assurer des distributions granulométriques précises et reproductibles. Il est destiné aux contrôles qualité industriels, instituts de recherche, laboratoires universitaires, centres R&D d'entreprises et organismes de test.

Caractéristiques principales

• Plage de mesure : 0,01–3500 µm.
• Combinaison diffusion de Mie et diffraction de Fraunhofer pour une mesure large gamme et haute précision.
• Système de dispersion humide entièrement automatique avec SOP en un clic (alimentation en eau automatique, élimination des bulles, dispersion, essai, nettoyage et traitement des données).
• Sonde photoélectrique haute sensibilité et chemin optique avec objectif Canon importé pour une meilleure précision et répétabilité.
• Système d'alignement automatique du banc optique (contrôle pas à pas micronique) et conception brevetée en transformée de Fourier inverse (chemin optique replié) pour étendre la plage angulaire et la résolution.
• Plusieurs méthodes de dispersion : ultrasonique, agitation mécanique et circulation intégrée avec commande coordonnée ultrasons/circulation.
• Vitesse de test rapide : jusqu'à 10 secondes ; acquisition de données jusqu'à 10 kHz.
• Sécurité laser Classe 1 ; conception à double laser (principal 639 nm et auxiliaire 405 nm).

Applications

• Ciment
• Céramique
• Pharmacie et poudres médicales
• Émulsions, laques, colorants, apprêts
• Produits chimiques et catalyseurs
• Fluids de forage et abrasifs
• Lubrifiants, pâtes de brasage, poudres cellulaires/biologiques
• Alimentation, additifs, pesticides, explosifs
• Graphite, matériaux photosensibles, carburants, encres
• Poudres métalliques et non métalliques
• Carbonate de calcium, kaolin, boue charbon-eau et autres poudres

Spécifications principales — Général
Nom du modèle : Winner2309A WinModule-201
Principe : diffusion de Mie et diffraction de Fraunhofer
Vitesse de test : jusqu'à 10 secondes
Indice de réfraction : large gamme ; saisie d'un indice personnalisé possible
Fréquence d'échantillonnage : jusqu'à 10 kHz
Dimensions extérieures : Unité principale : 870×340×380 mm ; Module humide : 415×280×335 mm
Poids net : Unité principale : 32 kg ; Module humide : 15 kg
Mode d'opération : SOP entièrement automatisé

Spécifications principales — Taille de mesure
Plage de mesure : 0,01–3500 µm
Injecteur d'échantillon : WinModule-201
Nombre de canaux : 116 canaux
Erreur d'exactitude : ≤0,5 % (CRM D50)
Erreur de répétabilité : ≤0,5 % (CRM D50)
Dispersion : Ultrasonique : f = 40 kHz, P = 60 W (durée réglable) ; Agitation : 0–3000 tr/min (réglable) ; Circulation : débit 1–8 L/min, puissance 120 W ; méthodes humides : ultrasonique, agitation mécanique et circulation intégrée
Volume du bac échantillon : 600 ml

Spécifications principales — Optique
Source lumineuse : Laser principal λ = 639 nm, P > 2 mW ; Laser auxiliaire λ = 405 nm, P > 2 mW
Alignement du banc optique : alignement automatique
Chemin optique : Transformée de Fourier inverse (chemin optique replié)
Sécurité laser : Classe 1

Spécifications principales — Fonctions logicielles
Modes d'analyse : distribution libre, distribution R-R, log-normale et modèles statistiques classés
Comparaison statistique : comparaison multi-essais entre lots ou avant/après traitement
Traitement des données : analyse statistique intelligente pour produire des résultats représentatifs
Analyse personnalisée : extraction de toute taille caractéristique entre D1 et D100 ; pourcentages cumulés supérieurs/inférieurs ou dans une plage
Sorties : distributions granulométriques différentielles et cumulées et graphiques (histogrammes/courbes) ; valeurs typiques de taille de particules
Rapport de test : exportable en Word, Excel, BMP, TXT, PDF
Opération en un clic : mode automatique réalisant alimentation, élimination des bulles, dispersion, test, nettoyage et traitement des données
Langues : interface chinois et anglais (autres langues sur demande)
GMP : optionnel

Avantages

• Système d'alignement optique automatique avec moteurs pas-à-pas hybrides pour un positionnement micronique et des tests stables.
• Système de dispersion par circulation haute stabilité empêchant la sédimentation et l'agglomération ; contrôle coordonné ultrasons/circulation.
• Conception modulaire sec/ humide réduisant la longueur des circuits, empêchant la précipitation des grosses particules, facilitant le nettoyage et réduisant les coûts de maintenance.
• Logiciel avancé avec ajustement multimodal non contraint pour des groupes multiphasiques et une haute résolution sous 2 µm (12 classes de taille).
• Chemin optique breveté (transformée de Fourier inverse repliée) offrant une plage d'angle de test de 0,015–145°, étendant la plage de mesure et la résolution, avec optical path scellé anti-poussière.

Caractéristiques / spécifications techniques

• Modèle : Winner2309A WinModule-201
• Plage de mesure : 0,01–3500 µm
• Principes : diffusion de Mie et diffraction de Fraunhofer
• Canaux : 116
• Exactitude / Répétabilité : ≤0,5 % (CRM D50)
• Vitesse de test : jusqu'à 10 secondes
• Acquisition de données : jusqu'à 10 kHz
• Dispersion : Ultrasonique (40 kHz, 60 W réglable), agitation mécanique (0–3000 tr/min), dispersion par circulation intégrée (1–8 L/min, 120 W)
• Volume du bac échantillon : 600 ml
• Sources lumineuses : laser principal 639 nm & laser auxiliaire 405 nm (P > 2 mW chacun)
• Chemin optique : Transformée de Fourier inverse (replié), alignement automatique du banc optique
• Classe laser : Classe 1
• Dimensions : Unité principale 870×340×380 mm ; Module humide 415×280×335 mm
• Poids : Unité principale 32 kg ; Module humide 15 kg
• Opération : SOP entièrement automatisé ; opération complète en un clic
• Interfaces/langues : chinois et anglais (autres langues disponibles)
• Export de rapports : Word, Excel, BMP, TXT, PDF
