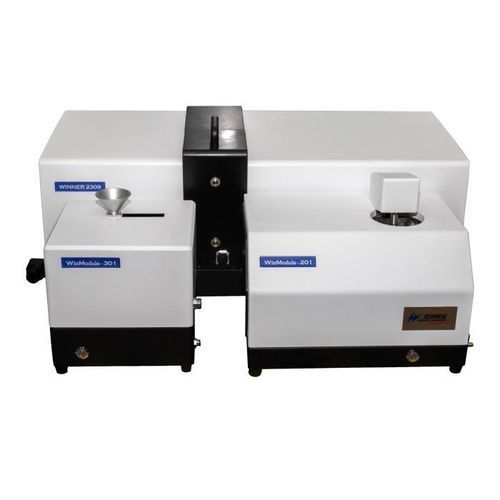

Granulomètre optique Winner2309B

par diffraction laserlaserpar diffraction laser

Présentation du produit
Le Winner2309B est un analyseur de taille de particules laser intelligent et entièrement automatisé, combinant des systèmes de dispersion modulaires humide et sec. Il utilise les principes de diffusion de Mie et de Fraunhofer avec une sonde photoélectrique haute sensibilité et des optiques à objectif Canon importé pour garantir des distributions granulométriques précises et reproductibles. Convient aux instituts de recherche, laboratoires universitaires, centres R&D et services de contrôle qualité industriels.

Capacités de mesure principales
Plage de mesure : Humide 0,01–2800 μm ; Sec 0,1–2800 μm

Description générale
Principales fonctions et caractéristiques :

• Conception modulaire intégrée humide et sec pour une configuration flexible selon les échantillons.
• Système d'alignement automatique du banc optique avec précision de positionnement au micron.
• Mesures rapides : temps de test minimum 10 secondes ; fréquence d'échantillonnage jusqu'à 10 kHz.
• Multiples méthodes de dispersion : ultrasonique, agitation mécanique et circulation (humide) ; dispersion turbulente et introduction automatique d'échantillon (sec).

Spécifications principales
Nom du modèle : Winner2309B
Principe : Diffusion de Mie et Fraunhofer
Vitesse de test : Minimum 10 secondes
Indice de réfraction : Entrée utilisateur (large plage prise en charge)
Fréquence d'échantillonnage : Jusqu'à 10 kHz
Dimensions extérieures : Unité principale : 870 mm × 340 mm × 380 mm
Module humide : 415 mm × 280 mm × 335 mm
Module sec : 260 mm × 245 mm × 295 mm
Poids net : Unité principale : 32 kg ; Module humide : 15 kg ; Module sec : 7 kg
Mode d'exploitation : Fonctionnement SOP entièrement automatisé

Détails de mesure et de dispersion
Plage de mesure : Humide : 0,01–2800 μm ; Sec : 0,1–2800 μm
Injecteur d'échantillon : Humide : WinModule-201 ; Sec : WinModule-301
Nombre de canaux : 108
Erreur d'exactitude : Humide ≤0,5 % ; Sec ≤1,0 % (CRM D50)
Erreur de répétabilité : Humide ≤0,5 % ; Sec ≤1,0 % (CRM D50)
Dispersion :

• Ultrasonique — Fréquence : 40 kHz ; Puissance : 60 W (durée réglable)
• Agitation — Vitesse : 0–3000 tr/min (réglable)
• Circulation — Débit : 1–8 L/min ; Puissance : 120 W

Méthodes humides : Ultrasonique, agitation mécanique et dispersion par circulation intégrée
Méthodes sèches : Dispersion turbulente, introduction automatique d'échantillon, test en un clic
Volume de la cuve : 600 ml

Optique
Source lumineuse : Laser principal λ = 639 nm, P > 2 mW ; Laser auxiliaire λ = 405 nm, P > 2 mW
Système d'alignement du banc optique : Alignement automatique
Chemin optique : Fourier inverse (chemin optique replié)
Sécurité laser : Classe 1

Fonctions logicielles et sorties
Modes d'analyse : Distribution libre, distribution R‑R, log‑normale et modèles statistiques catégoriels
Comparaison statistique : Comparaisons par lots et étapes de traitement pour le contrôle qualité et des coûts
Traitement des données : Analyse statistique intelligente pour obtenir des résultats représentatifs
Analyse personnalisée : Toute taille caractéristique entre D1 et D100 ; pourcentages cumulés supérieurs/inférieurs à des tailles données ; pourcentages cumulés par intervalle
Sorties : Valeurs typiques de taille de particule ; distributions différentielles et cumulatives et leurs courbes
Rapports : Export Word, Excel, image (.bmp), texte (.txt) et PDF
Opération en un clic : Humide — prise d'eau automatique, dégazage, dispersion, test, nettoyage et traitement des données ; Sec — aspiration de poussière automatique, alimentation en air, introduction, test et traitement des données
Interface : Chinois et anglais (autres langues sur demande)
GMP : Optionnel

Avantages

• Système d'alignement optique automatique avec moteur pas à pas hybride quatre phases pour un positionnement micronique et des tests stables.
• Modules de dispersion humide et sec séparés pour une configuration et une maintenance simples et rapides.
• Dispersion d'échantillon automatique avec circuit de circulation raccourci pour réduire la décantation des grosses particules et les coûts de maintenance.
• Logiciel avancé offrant un ajustement libre pour analyser des distributions multimodales et une haute résolution pour les particules <2 μm (vérifié sur 12 grades).
• Conception brevetée à chemin optique Fourier inverse (replié) couvrant 0,015–145° d'angle de test, améliorant la plage et la résolution ; chemin optique scellé pour une bonne protection contre la poussière.

Applications

• Caractérisation de poudres solides, suspensions et émulsions dans les secteurs chimique, matériaux magnétiques, pharmaceutique, ciment, revêtements, agroalimentaire, pesticides, nucléaire, électronique, matériaux pour batteries, papier, métallurgie, céramique, matériaux de construction, cosmétique, abrasifs, poudres métalliques et non métalliques.
• Exemples types : carbonate de calcium, talc, kaolin, oxydes, aluminium, terres rares, carbure cimenté, catalyseurs, agents moussants, réfractaires, charges, graphite, pigments, etc.

Brevets et notes technologiques
Comprend plusieurs technologies brevetées : conception du banc optique, alignement optique 3D, application du principe de Mie, cuve d'échantillon scellée pour l'analyseur sec, double faisceau laser orthogonal, pompe de dispersion poudre et conception de circulation humide.

Spécifications techniques

• Nom du modèle : Winner2309B
• Plage de mesure : Humide 0,01–2800 μm ; Sec 0,1–2800 μm
• Principes : Diffusion de Mie et Fraunhofer
• Sources lumineuses : Laser principal 639 nm (>2 mW) et laser auxiliaire 405 nm (>2 mW)
• Nombre de canaux : 108
• Vitesse de test : Minimum 10 secondes
• Fréquence d'échantillonnage : Jusqu'à 10 kHz
• Exactitude / Répétabilité (CRM D50) : Humide ≤0,5 % ; Sec ≤1,0 %
• Dispersion : Ultrasonique (40 kHz, 60 W), Agitation (0–3000 tr/min), Circulation (1–8 L/min, 120 W)
• Volume de la cuve : 600 ml
• Dimensions extérieures : Unité principale 870×340×380 mm ; Module humide 415×280×335 mm ; Module sec 260×245×295 mm
• Poids net : Unité principale 32 kg ; Module humide 15 kg ; Module sec 7 kg
• Chemin optique : Fourier inverse (chemin replié) ; alignement automatique du banc optique
• Mode d'exploitation : SOP entièrement automatisé ; opération humide et sèche en un clic
• Sorties logicielles : Distributions différentielles et cumulatives, métriques personnalisables D1–D100, formats d'export multiples
