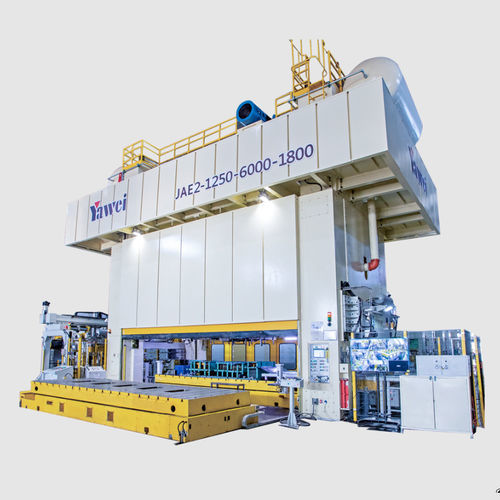

Presse mécanique JAE2 series

de formaged'emboutissagepour tôle

Aperçu du produit

• Presse mécanique fermée à double point destinée aux opérations d'emboutissage progressif et de formage lourd
• Conception modulaire et standardisée avec grandes pièces soudées en acier et recuit de détente
• Structure à haute rigidité vérifiée par analyse par éléments finis
• Disposition colonne-guide et douille-guide avec engrenage excentrique à rotation inverse
• Étages d'engrenage : dents en chevrons pour haute vitesse, dents droites/grindées pour basse vitesse
• Lubrification par circulation d'huile fine et longues rails de guidage quatre‑coins huit‑faces
• Embrayage et frein pneumatiques couple élevé, faible inertie ; options de personnalisation

Modèles disponibles

• JAE2-400
• JAE2-500
• JAE2-630
• JAE2-800
• JAE2-1000
• JAE2-1250
• JAE2-1600

Paramètres techniques — JAE2-400
Force nominale : 4000 kN
Course force nominale : 13 mm
Longueur de course du coulisseau : 500 mm
Fréquence de course du coulisseau : 8–18 fois/min
Hauteur maximale d'installation de matrice : 1200 mm
Réglage hauteur d'installation : 500 mm
Table de travail L×P : 3600 mm × 1800 mm
Force press/éjection coussinet d'étirement : 800 kN
Course coussinet d'étirement : 20–150 mm
Mouvement du plateau mobile : avant/arrière

Paramètres techniques — JAE2-500
Force nominale : 5000 kN
Course force nominale : 13 mm
Longueur de course du coulisseau : 500 mm
Fréquence de course du coulisseau : 8–18 fois/min
Hauteur maximale d'installation de matrice : 1200 mm
Réglage hauteur d'installation : 500 mm
Table de travail L×P : 3600 mm × 1800 mm
Force press/éjection coussinet d'étirement : 1000 kN
Course coussinet d'étirement : 20–150 mm
Mouvement du plateau mobile : avant/arrière

Paramètres techniques — JAE2-630
Force nominale : 6300 kN
Course force nominale : 13 mm
Longueur de course du coulisseau : 500 mm
Fréquence de course du coulisseau : 8–18 fois/min
Hauteur maximale d'installation de matrice : 1200 mm
Réglage hauteur d'installation : 500 mm
Table de travail L×P : 3600 mm × 1800 mm
Force press/éjection coussinet d'étirement : 1200 kN
Course coussinet d'étirement : 20–150 mm
Mouvement du plateau mobile : avant/arrière

Paramètres techniques — JAE2-800
Force nominale : 8000 kN
Course force nominale : 13 mm
Longueur de course du coulisseau : 500 mm
Fréquence de course du coulisseau : 8–18 fois/min
Hauteur maximale d'installation de matrice : 1200 mm
Réglage hauteur d'installation : 500 mm
Table de travail L×P : 4000 mm × 1800 mm
Force press/éjection coussinet d'étirement : 1500 kN
Course coussinet d'étirement : 20–150 mm
Mouvement du plateau mobile : avant/arrière

Paramètres techniques — JAE2-1000
Force nominale : 10000 kN
Course force nominale : 13 mm
Longueur de course du coulisseau : 600 mm
Fréquence de course du coulisseau : 8–18 fois/min
Hauteur maximale d'installation de matrice : 1200 mm
Réglage hauteur d'installation : 500 mm
Table de travail L×P : 4000 mm × 1800 mm
Force press/éjection coussinet d'étirement : 1500 kN
Course coussinet d'étirement : 20–200 mm
Mouvement du plateau mobile : avant/arrière

Paramètres techniques — JAE2-1250
Force nominale : 12500 kN
Course force nominale : 13 mm
Longueur de course du coulisseau : 600 mm
Fréquence de course du coulisseau : 8–18 fois/min
Hauteur maximale d'installation de matrice : 1200 mm
Réglage hauteur d'installation : 500 mm
Table de travail L×P : 4500 mm × 1800 mm
Force press/éjection coussinet d'étirement : 1500 kN
Course coussinet d'étirement : 20–200 mm
Mouvement du plateau mobile : avant/arrière

Paramètres techniques — JAE2-1600
Force nominale : 16000 kN
Course force nominale : 13 mm
Longueur de course du coulisseau : 800 mm
Fréquence de course du coulisseau : 8–18 fois/min
Hauteur maximale d'installation de matrice : 1200 mm
Réglage hauteur d'installation : 500 mm
Table de travail L×P : 5000 mm × 1800 mm
Force press/éjection coussinet d'étirement : 2000 kN
Course coussinet d'étirement : 20–250 mm
Mouvement du plateau mobile : avant/arrière

Spécifications générales

• Série : JAE2
• Plage de forces nominales : 4000 kN – 16000 kN
• Course force nominale (tous modèles) : 13 mm
• Longueur de course du coulisseau : 500–800 mm selon modèle
• Fréquence de course : 8–18 fois/min
• Hauteur maximale d'installation de matrice : 1200 mm ; réglage : 500 mm
• Dimensions de table variables selon modèle (3600–5000 mm × 1800 mm)
• Caractéristiques : pièces majeures soudées avec recuit, guidages de précision, lubrification à circulation d'huile, embrayage/frein pneumatiques

Remarques
Paramètres fournis correspondants aux configurations standard. Pour configurations, interfaces d'outillage ou options spécifiques, contacter le fournisseur.
