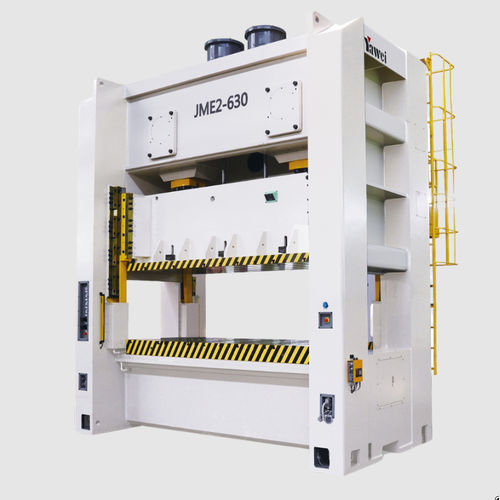

Presse motorisée JME2 series

électriquede formaged'estampage

Description du produit

• Précision conforme à la norme JIS niveau 1 pour l'ensemble de la machine.
• Châssis de haute rigidité, soudé à partir de tôles d'acier de qualité.
• Capacité de charge élevée contre le décalage latéral, à gauche comme à droite.
• Compense les forces latérales grâce à la rotation inverse de deux arbres excentriques.
• Faible niveau sonore.
• Rail de guidage rectangulaire à six faces prolongé de haute précision.
• Interface homme-machine conviviale, offrant une utilisation simple et pratique.

Caractéristiques techniques du produit Modèle : JME2-630 Capacité nominale : 6 300 kN Course nominale : plateau standard (10 mm), grand plateau (10 mm) Course du coulisseau : plateau standard (300 mm), grand plateau (300 mm) Courses par minute : plan de travail standard (20-35 c.p.m.), plan de travail grand format (20-35 c.p.m.) Hauteur maximale du jeu de matrices : plan de travail standard (600 mm), plan de travail grand format (600 mm) Réglage de la hauteur des matrices : 120 mm Surface inférieure du chariot (L/R + F/B) : modèle de comptoir (2 840 × 1 100 mm), modèle grand comptoir (3 200 × 1 100 mm) Dimensions de la table de travail (L/R + F/B) : modèle de comptoir (3 100 × 1 200 mm), modèle grand comptoir (3 300 × 1 200 mm) Ouverture au niveau des montants (F/B + U/D) : Plan de travail (1 000 × 700 mm), grand plan de travail (1 100 × 700 mm) Puissance du moteur principal : 75 kW Pression d'air : 0,6 MPa Précision de pressage : norme japonaise JIS classe 1 Modèle : JME2-500 Capacité nominale : 5 000 kN Course nominale : plateau (10 mm), grand plateau (10 mm) Course du coulisseau : plateau (300 mm), grand plateau (300 mm) Courses par minute : plan de travail (20-35 c.p.m.), grand plan de travail (20-25 c.p.m.) Hauteur maximale du jeu de matrices : plan de travail (600 mm), grand plan de travail (600 mm) Réglage de la hauteur des matrices : 120 mm Surface inférieure du chariot (L/R + F/B) : modèle de comptoir (2 700 × 1 100 mm), modèle grand comptoir (3 200 × 1 100 mm) Dimensions de la table de travail (L/R + F/B) : plan de travail standard (2 900 × 1 200 mm), grand plan de travail (3 300 × 1 200 mm) Ouverture au niveau des montants (F/B + U/D) : Plan de travail (1 000 × 700 mm), grand plan de travail (1 100 × 700 mm) Puissance du moteur principal : 55 kW Pression d'air : 0,6 MPa Précision de pressage : norme japonaise JIS classe 1 Modèle : JME2-400 Capacité nominale : 4 000 kN Course nominale : plateau (7 mm), grand plateau (10 mm) Course du coulisseau : plateau (300 mm), grand plateau (300 mm) Courses par minute : plateau standard (20-35 c.p.m.), grand plateau (15-25 c.p.m.) Hauteur maximale du jeu de matrices : plateau standard (550 mm), grand plateau (550 mm) Réglage de la hauteur des matrices : 120 mm Surface inférieure du chariot (L/R + F/B) : modèle de comptoir (2 720 × 1 000 mm), modèle grand comptoir (3 100 × 1 000 mm) Dimensions de la table de travail (L/R + F/B) : Plan de travail standard (1 600 × 750 mm), grand plan de travail (3 300 × 1 100 mm) Ouverture au niveau des montants (avant/arrière + haut/bas) : plan de travail standard (600 × 400 mm), grand plan de travail (900 × 600 mm) Puissance du moteur principal : 37 kW Pression d'air : 0,6 MPa Précision de pressage : norme japonaise JIS, classe 1 Modèle : JME2-315 Capacité nominale : 3 150 kN Course nominale : V (7 mm), H (3 mm) Course du coulisseau : V (300 mm), H (170 mm) Courses par minute : V (20-35 c.p.m.), H (30-50 c.p.m.) Hauteur maximale du jeu de matrices : V (550 mm), H (450 mm) Réglage de la hauteur des matrices : 120 mm Surface inférieure du chariot (G/D + A/H) : 2 450 × 900 mm Dimensions de la table de travail (L/R + F/B) : 2 550 × 1 000 mm Ouverture entre les montants (F/B + U/D) : 900 × 600 mm Puissance du moteur principal : 30 kW Pression d'air : 0,6 MPa Précision de pressage : norme japonaise JIS, classe 1 Modèle : JME2-260 Capacité nominale : 2 600 kN Course nominale : V (7 mm), H (3 mm) Course du coulisseau : V (280 mm), H (170 mm) Courses par minute : V (20-40 c.p.m.), H (30-60 c.p.m.) Hauteur maximale du jeu de matrices : V (550 mm), H (450 mm) Réglage de la hauteur des matrices : 120 mm Surface inférieure du coulisseau (G/D + A/H) : 2 450 × 900 mm Dimensions de la table de travail (L/R + F/B) : 2 550 × 1 000 mm Ouverture entre les montants (F/B + U/D) : 900 × 600 mm Puissance du moteur principal : 30 kW Pression d’air : 0,6 MPa Précision de pressage : norme japonaise JIS classe 1 Caractéristiques / spécifications techniques

• Norme de précision : norme japonaise JIS classe 1 (précision de pressage au niveau de la machine).
• Structure : châssis en tôle d’acier soudée à haute rigidité.
• Guides : rail de guidage rectangulaire à six faces prolongées de haute précision.
• Entraînement / équilibrage : double arbre excentrique à rotation inverse pour contrebalancer les forces latérales et offrir une forte capacité de charge anti-décalage gauche/droite.
• Utilisation : interface homme-machine conviviale pour une utilisation simple et pratique.
• Fluide de fonctionnement : pression d’air requise de 0,6 MPa (valeur typique pour tous les modèles).
• Modèles/caractéristiques techniques disponibles : JME2-630, JME2-500, JME2-400, JME2-315, JME2-260 (voir les paramètres spécifiques à chaque modèle ci-dessus).
