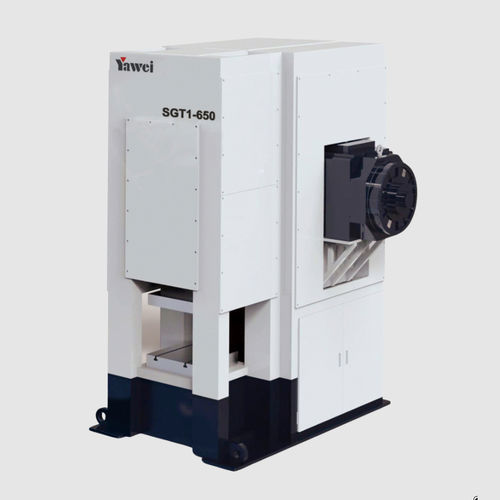

Presse mécanique SGT1 series

de formageà genouillèreuniverselle

Description du produit

• Conception universelle, standardisée et modulaire pour une configuration et une maintenance flexibles
• Les grandes pièces sont réalisées en acier tout soudé avec contrôle des soudures et recuit pour éliminer les contraintes
• Châssis à haute rigidité assurant une rigidité produit d'environ 1/16000–1/20000
• Usinage haute performance avec jeux minimaux ; précision conforme à des normes spéciales
• Procédé de rectification des dentures en V (hélice inversée) garantissant une précision d'engrenage de niveau 6
• Système de lubrification en circulation d'huile mince
• Guides quatre angles huit faces de haute précision et ultra-long pour améliorer la position et la répétabilité
• Dispositif de protection contre les surcharges à haute sensibilité pour protéger l'outil en cas de charge anormale
• Dispositif de maintien de pression par levier articulé permettant le formage de haute précision
• Dispositif d'élévation trois positions en option pour le traitement en continu

Paramètres du produit
SGT1-400
Force nominale : 4000 kN
Course force nominale : 3 mm
Longueur de course du coulisseau : 200 mm
Fréquence de course du coulisseau : 50 courses/min
Hauteur maxi d'outillage : 450 mm
Réglage de la hauteur d'outillage : 50 mm
Dimensions gauche-droite de la table de travail : 700×500 mm
Dimensions avant-arrière de la table : 700×600 mm
Butée inférieure (force d'éjection) : 200 kN
Butée inférieure (course) : 100 mm

SGT1-650
Force nominale : 6500 kN
Course force nominale : 3 mm
Longueur de course du coulisseau : 250 mm
Fréquence de course du coulisseau : 40 courses/min
Hauteur maxi d'outillage : 550 mm
Réglage de la hauteur d'outillage : 50 mm
Dimensions gauche-droite de la table de travail : 800×750 mm
Dimensions avant-arrière de la table : 800×750 mm
Butée inférieure (force d'éjection) : 320 kN
Butée inférieure (course) : 100 mm

SGT1-800
Force nominale : 8000 kN
Course force nominale : 3 mm
Longueur de course du coulisseau : 250 mm
Fréquence de course du coulisseau : 40 courses/min
Hauteur maxi d'outillage : 650 mm
Réglage de la hauteur d'outillage : 50 mm
Dimensions gauche-droite de la table de travail : 950×900 mm
Dimensions avant-arrière de la table : 950×900 mm
Butée inférieure (force d'éjection) : 400 kN
Butée inférieure (course) : 100 mm

SGT1-1000
Force nominale : 10000 kN
Course force nominale : 3 mm
Longueur de course du coulisseau : 280 mm
Fréquence de course du coulisseau : 40 courses/min
Hauteur maxi d'outillage : 650 mm
Réglage de la hauteur d'outillage : 50 mm
Dimensions gauche-droite de la table de travail : 1000×900 mm
Dimensions avant-arrière de la table : 1000×900 mm
Butée inférieure (force d'éjection) : 500 kN
Butée inférieure (course) : 110 mm

SGT1-1250
Force nominale : 12500 kN
Course force nominale : 8 mm
Longueur de course du coulisseau : 250 mm
Fréquence de course du coulisseau : 30 courses/min
Hauteur maxi d'outillage : 680 mm
Réglage de la hauteur d'outillage : 50 mm
Dimensions gauche-droite de la table de travail : 1800×1600 mm
Dimensions avant-arrière de la table : 1800×1600 mm
Butée inférieure (force d'éjection) : 600 kN
Butée inférieure (course) : 110 mm

SGT1-1600
Force nominale : 16000 kN
Course force nominale : 8 mm
Longueur de course du coulisseau : 230 mm
Fréquence de course du coulisseau : 30 courses/min
Hauteur maxi d'outillage : 700 mm
Réglage de la hauteur d'outillage : 50 mm
Dimensions gauche-droite de la table de travail : 1800×1600 mm
Dimensions avant-arrière de la table : 1800×1600 mm
Butée inférieure (force d'éjection) : 650 kN
Butée inférieure (course) : 110 mm

Caractéristiques / Spécifications techniques

• Série SGT1 avec plusieurs variantes de modèles (SGT1-400 à SGT1-1600)
• Grande pièces soudées tout acier, inspectées et recuites pour élimination des contraintes
• Châssis haute rigidité (≈1/16000–1/20000) pour un formage de précision
• Rectification des dentures en V (procédé hélice inversée) pour précision d'engrenage niveau 6
• Système de lubrification par circulation d'huile mince pour fonctionnement stable
• Guides de haute précision et conception d'orientation ultra-longue pour meilleure précision de positionnement
• Dispositif de protection contre les surcharges pour protéger matrice et machine
• Dispositif de maintien de pression par levier articulé pour le formage de précision
• Option : dispositif d'élévation trois positions pour traitement continu
• Capacités spécifiques par modèle : force nominale, course du coulisseau, longueur de course, fréquence, hauteur d'outillage, réglage, dimensions de la table, force et course de poussée inférieure
