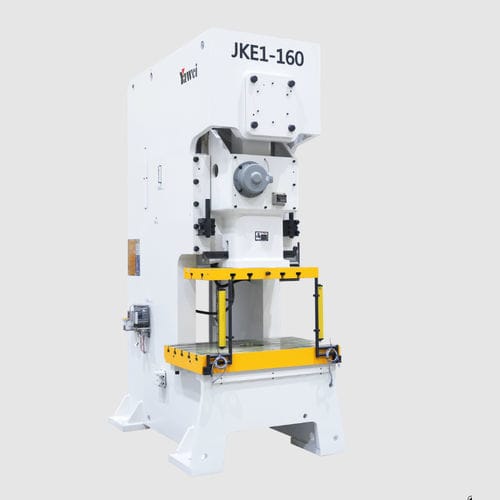

Presse mécanique JKE1 series

d'estampagepour tôleà col de cygne

Description du produit

• Précision conforme à la norme JIS niveau 1 pour l'ensemble de la machine.
• Châssis à haute rigidité, soudé à partir de tôles d'acier de qualité.
• Fonctionnement silencieux.
• Déformation minimale lors de l'estampage.
• Rail de guidage rectangulaire prolongé à six côtés.
• Interface homme-machine conviviale, offrant une utilisation simple et pratique.

Modèles disponibles

• JKE1-160
• JKE1-200
• JKE1-260
• JKE1-315
• JKE1-400

Caractéristiques techniques - JKE1-160 Capacité nominale : 1 600 kN Course nominale : V (6 mm), H (4 mm) Course du coulisseau : V (200 mm), H (80 mm) Nombre de courses par minute : V (25-50 spm), H (50-100 spm) Hauteur maximale de l'ensemble de matrices : V (400 mm), H (460 mm) Réglage de la hauteur des matrices : 100 mm Surface inférieure du chariot (type I) : 700 × 580 × 90 mm Surface inférieure du chariot (type II) : 990 × 580 × 90 mm Poids maximal de l'outil supérieur : 540 kg Dimensions de la table de travail (L/R + F/B) : 1 250 × 760 × 150 mm Puissance du moteur principal : 11 kW Pression d'air : 0,6 MPa Précision de pressage : norme japonaise JIS classe 1 Dimensions de la machine : 1 478 × 2 100 × 3 400 mm Capacité du coussin de matrice : 100 kN Course du coussin de matrice : 80 mm Surface utile du coussin de matrice : 660 × 420 mm² Paramètres du produit - JKE1-200 Capacité nominale : 2 000 kN Course nominale : V (6 mm), H (4 mm) Course du coulisseau : V (200 mm), H (100 mm) Courses par minute : V (25-50 spm), H (45-80 spm) Hauteur maximale du jeu de matrices : V (450 mm), H (500 mm) Réglage de la hauteur des matrices : 110 mm Surface inférieure du coulisseau (type I) : 850 × 650 × 90 mm Surface inférieure du coulisseau (type II) : 1 130 × 650 × 90 mm Poids maximal de la matrice supérieure : 800 kg Dimensions de la table de travail (L/R + F/B) : 1 400 × 820 × 160 mm Puissance du moteur principal : 15 kW Pression d'air : 0,6 MPa Précision de pressage : norme japonaise JIS classe 1 Dimensions de la machine : 1 620 × 2 350 × 3 700 mm Capacité du coussin de matrice : 140 kN Course du coussin de matrice : 100 mm Surface utile du coussin de matrice : 660 × 460 mm² Paramètres du produit - JKE1-260 Capacité nominale : 2 600 kN Course nominale : V (6,5 mm), H (4 mm) Course du coulisseau : V (250 mm), H (100 mm) Courses par minute : V (20-40 spm), H (40-70 spm) Hauteur maximale de l'ensemble de matrices : V (450 mm), H (525 mm) Réglage de la hauteur de l'outil : 120 mm Surface inférieure du coulisseau (type I) : 900 × 700 × 100 mm Surface inférieure du coulisseau (type II) : 1 130 × 700 × 100 mm Poids maximal de l'outil supérieur : 800 kg Dimensions de la table de travail (L/R + F/B) : 1 550 × 840 × 180 mm Puissance du moteur principal : 22 kW Pression d'air : 0,6 MPa Précision de pressage : norme japonaise JIS classe 1 Dimensions de la machine : 1 760 × 2 400 × 4 200 mm Capacité du coussin de matrice : 140 kN Course du coussin de matrice : 100 mm Surface utile du coussin de matrice : 660 × 460 mm² Paramètres du produit - JKE1-315 Capacité nominale : 3 150 kN Course nominale : V (8 mm), H (6 mm) Course du coulisseau : V (250 mm), H (100 mm) Courses par minute : V (20-40 spm), H (30-50 spm) Hauteur maximale de l'ensemble de matrices : V (500 mm), H (575 mm) Réglage de la hauteur des matrices : 120 mm Surface inférieure du coulisseau (type I) : 1 000 × 720 × 100 mm Poids maximal de la matrice supérieure : 800 kg Dimensions de la table de travail (L/R + F/B) : 1 650 × 880 × 180 mm Puissance du moteur principal : 30 kW Pression d'air : 0,6 MPa Précision de pressage : norme japonaise JIS classe 1 Dimensions de la machine : 1 900 × 2 850 × 4 500 mm Capacité du coussin de matrice : 160 kN Course du coussin de matrice : 110 mm Surface utile du coussin de matrice : 700 × 460 mm² Paramètres du produit - JKE1-400 Capacité nominale : 4 000 kN Course nominale : 8 mm Course du coulisseau : 280 mm Nombre de courses par minute : 20-35 spm Hauteur maximale du jeu de matrices : 550 mm Réglage de la hauteur de la matrice : 120 mm Surface inférieure du coulisseau (type I) : 1 130 × 750 × 110 mm Poids maximal de la matrice supérieure : 800 kg Dimensions de la table de travail (L/R + F/B) : 1 750 × 900 × 200 mm Puissance du moteur principal : 37 kW Pression d'air : 0,6 MPa Précision de la presse : norme japonaise JIS, classe 1 Dimensions de la machine : 1 740 × 2 730 × 4 695 mm Capacité du coussin de matrice : 140 kN Course du coussin de matrice : 100 mm Surface utile du coussin de matrice : 810 × 480 mm² Caractéristiques / Spécifications techniques

• Norme de précision : JIS japonaise, classe 1 (précision au niveau de la machine).
• Pression d'air requise : 0,6 MPa.
• Puissance du moteur principal (varie selon le modèle) : 11 kW (JKE1-160), 15 kW (JKE1-200), 22 kW (JKE1-260), 30 kW (JKE1-315), 37 kW (JKE1-400).
• La capacité du coussin de matrice et la course varient selon le modèle (exemples : 100 kN/80 mm pour le JKE1-160 ; 140 kN/100 mm pour les modèles JKE1-200/260 ; 160 kN/110 mm pour le modèle JKE1-315).
• Plusieurs modèles disponibles (série JKE1) couvrant des capacités nominales allant de 1 600 kN à 4 000 kN.
• Corps en acier soudé à haute rigidité et rail de guidage rectangulaire à six côtés pour réduire la déformation lors de l’estampage et limiter le bruit.
• Interface homme-machine conviviale pour une utilisation simple.
