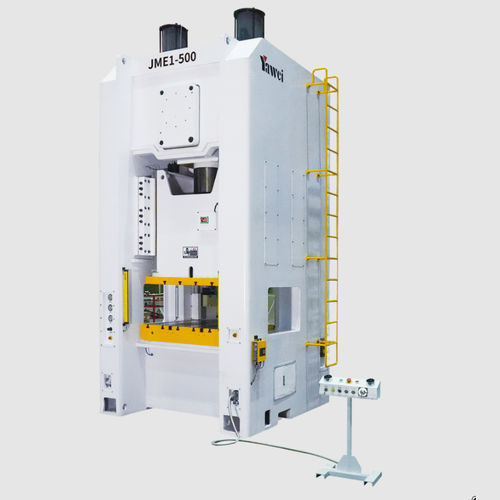

Presse motorisée JME1 series

électromécaniqued'estampagecontrôlée par PLC

Présentation

• Précision de la presse au niveau machine conforme à la norme japonaise JIS 1re classe.
• Châssis haute rigidité en tôles d'acier soudées.
• Faible bruit et faible déformation lors du poinçonnage.
• Compatible avec entraînements multiaxes à vitesse variable et intégration de lignes d'automatisation.
• IHM conviviale pour une exploitation simple.

Modèles disponibles

• JME1-630
• JME1-500
• JME1-400
• JME1-315
• JME1-260

Paramètres techniques
JME1-630
Force nominale : 6300 kN
Course force nominale : 7 mm
Course du coulisseau : 300 mm
Coups par minute : 20–30 spm
Hauteur maximale d'outillage : 650 mm
Réglage de la hauteur d'outillage : 150 mm
Surface inférieure du coulisseau (G/D × A/Ar) : 1400×900 mm
Dimensions de la table (G/D × A/Ar × épaisseur) : 1500×1100×220 mm
Ouverture entre montants (A/Ar × H/B) : 1000×600 mm
Puissance moteur principal : 55 kW
Pression d'air : 0.6 MPa
Précision de la presse : JIS Japon 1re classe 1


JME1-500
Force nominale : 5000 kN
Course force nominale : 7 mm
Course du coulisseau : 300 mm
Coups par minute : 20–35 spm
Hauteur maximale d'outillage : 650 mm
Réglage de la hauteur d'outillage : 150 mm
Surface inférieure du coulisseau (G/D × A/Ar) : 1400×900 mm
Dimensions de la table (G/D × A/Ar × épaisseur) : 1500×1100×220 mm
Ouverture entre montants (A/Ar × H/B) : 1000×600 mm
Puissance moteur principal : 45 kW
Pression d'air : 0.6 MPa
Précision de la presse : JIS Japon 1re classe 1


JME1-400
Force nominale : 4000 kN
Course force nominale : 7 mm
Course du coulisseau : 300 mm
Coups par minute : 20–40 spm
Hauteur maximale d'outillage : 600 mm
Réglage de la hauteur d'outillage : 150 mm
Surface inférieure du coulisseau (G/D × A/Ar) : 1400×900 mm
Dimensions de la table (G/D × A/Ar × épaisseur) : 1500×1100×220 mm
Ouverture entre montants (A/Ar × H/B) : 900×600 mm
Puissance moteur principal : 37 kW
Pression d'air : 0.6 MPa
Précision de la presse : JIS Japon 1re classe 1


JME1-315
Force nominale : 3150 kN
Course force nominale : 7 mm
Course du coulisseau : 250 mm
Coups par minute : 20–40 spm
Hauteur maximale d'outillage : 550 mm
Réglage de la hauteur d'outillage : 120 mm
Surface inférieure du coulisseau (G/D × A/Ar) : 1100×750 mm
Dimensions de la table (G/D × A/Ar × épaisseur) : 1250×900×200 mm
Ouverture entre montants (A/Ar × H/B) : 800×600 mm
Puissance moteur principal : 30 kW
Pression d'air : 0.6 MPa
Précision de la presse : JIS Japon 1re classe 1


JME1-260
Force nominale : 2600 kN
Course force nominale : 7 mm
Course du coulisseau : 250 mm
Coups par minute : 20–40 spm
Hauteur maximale d'outillage : 550 mm
Réglage de la hauteur d'outillage : 120 mm
Surface inférieure du coulisseau (G/D × A/Ar) : 1100×700 mm
Dimensions de la table (G/D × A/Ar × épaisseur) : 1250×850×180 mm
Ouverture entre montants (A/Ar × H/B) : 750×550 mm
Puissance moteur principal : 22 kW
Pression d'air : 0.6 MPa
Précision de la presse : JIS Japon 1re classe 1


Caractéristiques / spécifications techniques

• Précision : conforme à JIS Japon 1re classe (précision au niveau machine).
• Châssis : construction soudée en tôle d'acier haute rigidité.
• Performance d'emboutissage : faible bruit et faible déformation.
• Actionnement/extension : prise en charge des entraînements multiaxes à vitesse variable et intégration de lignes d'automatisation.
• Exploitation : IHM conviviale facilitant l'utilisation et la maintenance sur site.
• Pression d'air nominale de travail : 0.6 MPa.
