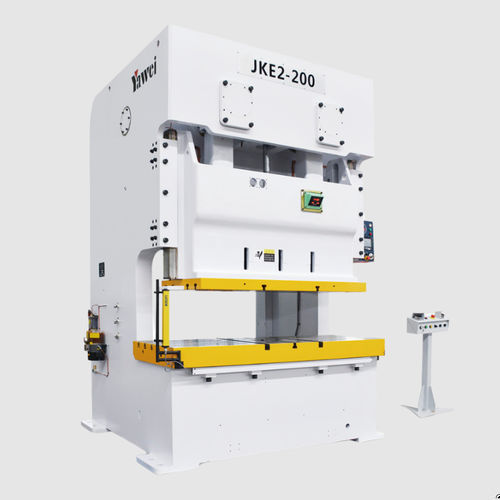

Presse mécanique JKE2 series

de formagepour tôleà cadre

Présentation du produit

• Série JKE2 : presses mécaniques à cadre en C et double bielle, offrant une précision globale conforme à la classe 1 JIS.
• Châssis en tôle d’acier soudée à haute rigidité et guidage rectangulaire six faces allongé pour une précision de positionnement et de formage.
• Double vilebrequin en rotation inverse pour compenser les forces latérales et assurer une forte capacité anti-décalage gauche/droite ; fonctionnement stable et faible niveau sonore.
• Interface homme‑machine conviviale pour un réglage et une exploitation simples ; pression d'air requise 0,6 MPa.

Paramètres produit - JKE2-315
Capacité nominale : 3150 kN
Course capacité nominale : V 7 mm, H 3,5 mm
Course du coulisseau : V 300 mm, H 170 mm
Coups/min : V 20–35 coups/min, H 30–50 coups/min
Hauteur maxi d'outillage : V 550 mm, H 615 mm
Réglage hauteur d'outillage : 120 mm
Table supérieure (L×P×H) : 2100 × 700 × 95 mm
Table inférieure (L×P×H) : 2750 × 900 × 190 mm
Moteur principal : 30 kW
Pression d'air : 0,6 MPa
Précision presse : JIS niveau 1 (Japon)
Dimensions machine (L×l×H) : 3010 × 2545 × 4689 mm
Zone coussin de matrice : 640 × 470 (2 groupes) mm²

Paramètres produit - JKE2-260
Capacité nominale : 2600 kN
Course capacité nominale : V 7 mm, H 3,5 mm
Course du coulisseau : V 280 mm, H 170 mm
Coups/min : V 20–35 coups/min, H 30–60 coups/min
Hauteur maxi d'outillage : V 550 mm, H 605 mm
Réglage hauteur d'outillage : 120 mm
Table supérieure (L×P×H) : 2100 × 700 × 95 mm
Table inférieure (L×P×H) : 2700 × 900 × 710 mm
Moteur principal : 22 kW
Pression d'air : 0,6 MPa
Précision presse : JIS niveau 1 (Japon)
Dimensions machine (L×l×H) : 3000 × 2545 × 4304 mm
Zone coussin de matrice : 640 × 470 (2 groupes) mm²

Paramètres produit - JKE2-200
Capacité nominale : 2000 kN
Course capacité nominale : V 6 mm, H 3 mm
Course du coulisseau : V 250 mm, H 150 mm
Coups/min : V 25–45 coups/min, H 35–70 coups/min
Hauteur maxi d'outillage : V 500 mm, H 550 mm
Réglage hauteur d'outillage : 120 mm
Table supérieure (L×P×H) : 1850 × 650 × 95 mm
Table inférieure (L×P×H) : 2400 × 840 × 170 mm
Moteur principal : 18,5 kW
Pression d'air : 0,6 MPa
Précision presse : JIS niveau 1 (Japon)
Dimensions machine (L×l×H) : 2620 × 2235 × 3849 mm
Zone coussin de matrice : 640 × 470 (2 groupes) mm²

Paramètres produit - JKE2-160
Capacité nominale : 1600 kN
Course capacité nominale : V 6 mm, H 3 mm
Course du coulisseau : V 200 mm, H 130 mm
Coups/min : V 35–55 coups/min, H 40–85 coups/min
Hauteur maxi d'outillage : V 450 mm, H 485 mm
Réglage hauteur d'outillage : 100 mm
Table supérieure (L×P×H) : 1600 × 550 × 70 mm
Table inférieure (L×P×H) : 2000 × 760 × 150 mm
Moteur principal : 15 kW
Pression d'air : 0,6 MPa
Précision presse : JIS niveau 1 (Japon)
Dimensions machine (L×l×H) : 2200 × 1940 × 3709 mm
Zone coussin de matrice : 540 × 350 (2 groupes) mm²

Paramètres produit - JKE2-110
Capacité nominale : 1100 kN
Course capacité nominale : V 5 mm, H 3 mm
Course du coulisseau : V 180 mm, H 110 mm
Coups/min : V 35–65 coups/min, H 50–100 coups/min
Hauteur maxi d'outillage : V 400 mm, H 435 mm
Réglage hauteur d'outillage : 100 mm
Table supérieure (L×P×H) : 1400 × 500 × 70 mm
Table inférieure (L×P×H) : 1800 × 650 × 130 mm
Moteur principal : 11 kW
Pression d'air : 0,6 MPa
Précision presse : JIS niveau 1 (Japon)
Dimensions machine (L×l×H) : 2000 × 1745 × 3059 mm
Zone coussin de matrice : 350 × 235 (2 groupes) mm²

Caractéristiques / Spécifications techniques

• Série : JKE2 (JKE2-110, -160, -200, -260, -315)
• Précision : JIS niveau 1 sur l’ensemble de la machine
• Structure : Corps soudé en tôle d’acier haute rigidité ; guidage rectangulaire six faces
• Anti‑décalage : Forte capacité anti‑charge latérale grâce à la rotation inverse des doubles vilebrequins
• Exploitation : Interface homme‑machine intuitive pour les réglages et la maintenance
• Pression d'air : 0,6 MPa (tous modèles)
• Réglage hauteur de matrice : 100 mm ou 120 mm selon modèle
• Puissance moteur principal : 11–30 kW selon modèle
