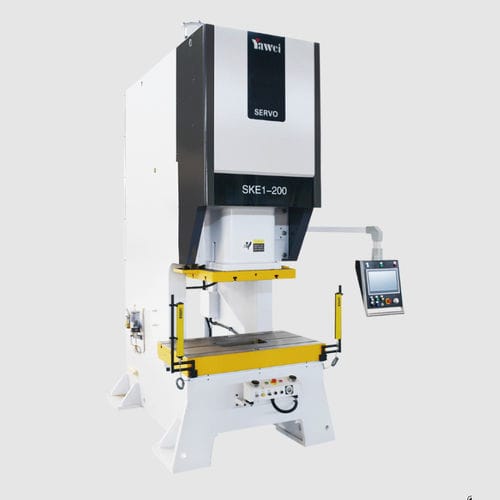

Presse motorisée SKE1 series

électriqueélectroniquede formage

Description du produit

• Équipée d'un moteur servo dédié basse vitesse à fort couple pour le formage et l'estampage contrôlés.
• Courbes de mouvement programmables permettant de définir et modifier la course et la vitesse en cours de production.
• Compensation automatique du point mort bas (PMB) avec une précision inférieure à 0,01 mm pour des opérations de poinçonnage précises.
• Vitesse du coulisseau réglable en continu pour ajuster le rythme de production et la stabilité du process.
• Commande servo intelligente réduisant la consommation d'énergie et facilitant la maintenance.
• Course et séquence de mouvement programmables pour des productions flexibles et des changements de série rapides.
• Optimisation des profils de mouvement pour améliorer la qualité des pièces et prolonger la durée de vie des matrices.
• Performances d'estampage fiables avec des chocs réduits sur la machine et un accès aisé pour la maintenance.
• Fonction de micro-réglage par volant manœuvrant pour raccourcir le temps d'essais de matrice.

Paramètres produit (par modèle)
SKE1-315
Capacité nominale : 3150 kN
Course capacité nominale : 8 mm
Course du coulisseau : 250 mm
Nombre maximal de courses à vide par minute : 40 cps/min
Hauteur maxi d'outillage : 500 mm
Réglage de hauteur d'outillage : 120 mm
Surface inférieure du coulisseau (G/D+Av/Ar) (type I) : 1000×720×110 mm
Surface inférieure du coulisseau (G/D+Av/Ar) (type II) : 1250×720×110 mm
Masse maxi du poinçon supérieur : 1800 kg
Taille de la table : 1650×880×180 mm
Pression d'air : 0,6 MPa
Précision de la presse : Japan JIS 1st class 1
Dimensions machine (L×l×H) : 1900×2850×4500 mm
Capacité du vérin tampon : 236 kN
Course du vérin tampon : 125 mm
Surface effective du vérin : 550×535 mm²
Couple maximal : 18000 N·m

SKE1-260
Capacité nominale : 2600 kN
Course capacité nominale : 7 mm
Course du coulisseau : 250 mm
Nombre maximal de courses à vide par minute : 45 cps/min
Hauteur maxi d'outillage : 450 mm
Réglage de hauteur d'outillage : 120 mm
Surface inférieure du coulisseau (type I) : 920×700×100 mm
Surface inférieure du coulisseau (type II) : 1250×700×100 mm
Masse maxi du poinçon supérieur : 1800 kg
Taille de la table : 1500×840×180 mm
Pression d'air : 0,6 MPa
Précision de la presse : Japan JIS 1st class 1
Dimensions machine (L×l×H) : 1810×2560×4325 mm
Capacité du vérin tampon : 151 kN
Course du vérin tampon : 120 mm
Surface effective du vérin : 540×455 mm²
Couple maximal : 14000 N·m

SKE1-200
Capacité nominale : 2000 kN
Course capacité nominale : 6 mm
Course du coulisseau : 200 mm
Nombre maximal de courses à vide par minute : 50 cps/min
Hauteur maxi d'outillage : 460 mm
Réglage de hauteur d'outillage : 110 mm
Surface inférieure du coulisseau (type I) : 850×630×90 mm
Surface inférieure du coulisseau (type II) : 1130×630×90 mm
Masse maxi du poinçon supérieur : 1800 kg
Taille de la table : 1400×820×160 mm
Pression d'air : 0,6 MPa
Précision de la presse : Japan JIS 1st class 1
Dimensions machine (L×l×H) : 1680×2420×4060 mm
Capacité du vérin tampon : 122 kN
Course du vérin tampon : 110 mm
Surface effective du vérin : 540×395 mm²
Couple maximal : 12000 N·m

SKE1-160
Capacité nominale : 1600 kN
Course capacité nominale : 6 mm
Course du coulisseau : 200 mm
Nombre maximal de courses à vide par minute : 50 cps/min
Hauteur maxi d'outillage : 460 mm
Réglage de hauteur d'outillage : 100 mm
Surface inférieure du coulisseau (type I) : 700×550×90 mm
Surface inférieure du coulisseau (type II) : 990×550×90 mm
Masse maxi du poinçon supérieur : 1800 kg
Taille de la table : 1250×800×140 mm
Pression d'air : 0,6 MPa
Précision de la presse : Japan JIS 1st class 1
Dimensions machine (L×l×H) : 1400×2300×3800 mm
Capacité du vérin tampon : 100 kN
Course du vérin tampon : 80 mm
Surface effective du vérin : 650×420 mm²
Couple maximal : 9000 N·m

SKE1-125
Capacité nominale : 1250 kN
Course capacité nominale : 6 mm
Course du coulisseau : 180 mm
Nombre maximal de courses à vide par minute : 60 cps/min
Hauteur maxi d'outillage : 360 mm
Réglage de hauteur d'outillage : 80 mm
Surface inférieure du coulisseau (type I) : 650×470×80 mm
Surface inférieure du coulisseau (type II) : 910×470×80 mm
Masse maxi du poinçon supérieur : 800 kg
Taille de la table : 1200×600×110 mm
Pression d'air : 0,6 MPa
Précision de la presse : Japan JIS 1st class 1
Dimensions machine (L×l×H) : 1300×1900×3200 mm
Capacité du vérin tampon : 96 kN
Course du vérin tampon : 90 mm
Surface effective du vérin : 420×345 mm²
Couple maximal : 6000 N·m

Caractéristiques techniques

• Série : SKE1
• Plage de capacités nominales (exemples) : environ 450 kN à 3150 kN
• Entraînement : moteur servo dédié basse vitesse, fort couple, profils de mouvement programmables
• Positionnement / précision d'estampage : compensation automatique du PMB < 0,01 mm
• Vitesse du coulisseau : variation continue ; capacités de cadence maximales selon modèle
• Course et séquence de mouvement programmables pour production flexible
• Volant de micro‑réglage pour réduire le temps d'essais de matrice
