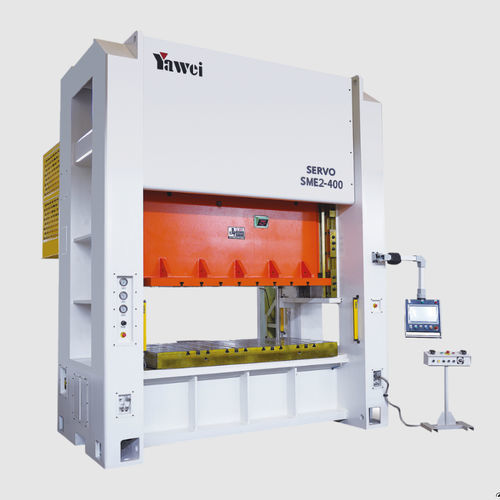

Presse électrique SME2 series

électroniquede formaged'estampage

Présentation du produit

• Presse portique à double point entraînée par un servomoteur basse vitesse et fort couple, conçue pour l'emboutissage et le formage de précision.
• Profils de mouvement et hauteur de course programmables pour des séquences de production flexibles.
• Compensation automatique du point mort bas garantissant une précision de poinçonnage inférieure à 0,01 mm.
• Vitesse du coulisseau réglable en continu (sans paliers) pour optimiser les cycles et le rendement.
• Contrôle servo intelligent pour réduire la consommation d'énergie et l'empreinte carbone.
• Micro-réglage par volant pour raccourcir les temps de réglage d'outillage.

Modèles disponibles

• SME2-260
• SME2-315
• SME2-400
• SME2-500
• SME2-630

SME2-260
Capacité nominale : 2600 kN
Course nominale : 7 mm
Course du coulisseau : 280 mm
Nombre max de courses à vide par minute : 40 spm
Hauteur maxi outillage : 550 mm
Réglage hauteur outillage : 120 mm
Surface inférieure du coulisseau (G/D × A/Ar) : 2450 × 900 mm
Dimensions table (G/D × A/Ar) : 2550 × 1000 mm
Ouverture entre montants (A/Ar × H/B) : 900 × 600 mm
Pression d'air : 0,6 MPa
Précision presse : Japan JIS 1st class 1
Dimensions machine (L × l × H) : 3600 × 1770 × 4749 mm
Capacité/curseur coussin pneumatique : 100 kN / 100 mm
Capacité/curseur coussin pneumocylindre : 125 kN / 100 mm
Moment de couple max : 14000 N·m

SME2-315
Capacité nominale : 3150 kN
Course nominale : 7 mm
Course du coulisseau : 300 mm
Nombre max de courses à vide par minute : 30 spm
Hauteur maxi outillage : 550 mm
Réglage hauteur outillage : 120 mm
Surface inférieure du coulisseau (G/D × A/Ar) : 2450 × 900 mm
Dimensions table (G/D × A/Ar) : 2550 × 1000 mm
Ouverture entre montants (A/Ar × H/B) : 900 × 600 mm
Pression d'air : 0,6 MPa
Précision presse : Japan JIS 1st class 1
Dimensions machine (L × l × H) : 3900 × 3080 × 4965 mm
Capacité/curseur coussin pneumatique : 100 kN / 100 mm
Capacité/curseur coussin pneumocylindre : 125 kN / 100 mm
Moment de couple max : 18000 N·m

SME2-400
Capacité nominale : 4000 kN
Course nominale : 10 mm
Course du coulisseau : 300 mm
Nombre max de courses à vide par minute : 30 spm
Hauteur maxi outillage : 550 mm
Réglage hauteur outillage : 120 mm
Surface inférieure du coulisseau (G/D × A/Ar) : 2800 × 1400 mm
Dimensions table (G/D × A/Ar) : 2900 × 1400 mm
Ouverture entre montants (A/Ar × H/B) : 1100 × 600 mm
Pression d'air : 0,6 MPa
Précision presse : Japan JIS 1st class 1
Dimensions machine (L × l × H) : 4100 × 3200 × 5260 mm
Capacité/curseur coussin pneumatique : 100 kN / 100 mm
Capacité/curseur coussin pneumocylindre : 140 kN / 100 mm
Moment de couple max : 12000 × 2 N·m

SME2-500
Capacité nominale : 5000 kN
Course nominale : 10 mm
Course du coulisseau : 300 mm
Nombre max de courses à vide par minute : 30 spm
Hauteur maxi outillage : 600 mm
Réglage hauteur outillage : 120 mm
Surface inférieure du coulisseau (G/D × A/Ar) : 3200 × 1100 mm
Dimensions table (G/D × A/Ar) : 3300 × 1200 mm
Ouverture entre montants (A/Ar × H/B) : 1100 × 700 mm
Pression d'air : 0,6 MPa
Précision presse : Japan JIS 1st class 1
Dimensions machine (L × l × H) : 4500 × 2100 × 5670 mm
Capacité/curseur coussin pneumatique : 140 kN / 100 mm
Capacité/curseur coussin pneumocylindre : 140 kN / 100 mm
Moment de couple max : 14000 × 2 N·m

SME2-630
Capacité nominale : 6300 kN
Course nominale : 10 mm
Course du coulisseau : 300 mm
Nombre max de courses à vide par minute : 30 spm
Hauteur maxi outillage : 600 mm
Réglage hauteur outillage : 120 mm
Surface inférieure du coulisseau (G/D × A/Ar) : 3200 × 1200 mm
Dimensions table (G/D × A/Ar) : 3300 × 1300 mm
Ouverture entre montants (A/Ar × H/B) : 1100 × 700 mm
Pression d'air : 0,6 MPa
Précision presse : Japan JIS 1st class 1
Dimensions machine (L × l × H) : 4600 × 2125 × 5670 mm
Capacité/curseur coussin pneumatique : 140 kN / 100 mm
Capacité/curseur coussin pneumocylindre : 150 kN / 100 mm
Moment de couple max : 18000 × 2 N·m

Caractéristiques techniques

• Nom du produit : Presse servo portique à double point
• Marque : Jiangsu Yawei Machine Tool Co., Ltd.
• Série / Famille de modèles : Série SME2 (SME2-260 / SME2-315 / SME2-400 / SME2-500 / SME2-630)
• Servomoteur : basse vitesse, fort couple ; profils de mouvement et hauteur de course programmables
• Précision : compensation automatique du point mort bas < 0,01 mm ; Japan JIS 1st class 1
• Contrôle de vitesse : réglage continu de la vitesse du coulisseau (sans paliers)
• Énergie & environnement : contrôle servo intelligent pour économies d'énergie et réduction de la consommation
• Modans / coussins d'outillage : options coussin pneumatique et pneumocylindre selon modèle
• Plage de capacités : 2600 kN à 6300 kN selon modèle
• Vitesse max à vide : jusqu'à 40 spm (selon modèle)
• Dimensions table et coulisseau : variables selon modèle (voir fiches modèles)
• Accessoires : micro-réglage par volant pour optimisation du temps d'essai d'outil
