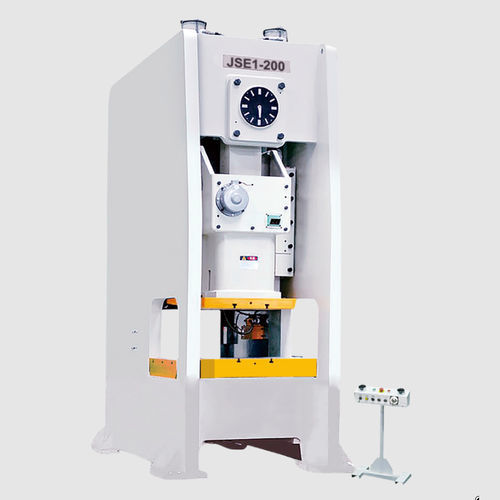

Presse mécanique JSE1 series

pour tôleà cadrefixe

Description du produit

• Atteint la précision JIS classe 1 pour l'ensemble de la machine.
• Châssis en tôle soudée à haute rigidité.
• Dispositif embrayage-frein combiné haute performance à faible inertie.
• Fonctionnement à faible niveau sonore.
• Faibles variations de hauteur d'outil et faible déviation dynamique du centre.
• Faible jeu global.
• Guidage six faces à verrouillage fixe.
• Interface homme‑machine conviviale, opération simple et pratique.

Modèles disponibles

• JSE1-315
• JSE1-260
• JSE1-200
• JSE1-160
• JSE1-110

JSE1-315 - Paramètres clés
Capacité nominale : 3150 kN
Course de capacité nominale : 7 mm
Course du coulisseau : 300 mm
Courses par minute : 20–35 spm
Hauteur maximale d'outillage : 550 mm
Réglage de la hauteur d'outil : 120 mm
Poids maximal de l'outil supérieur : 900 kg
Surface inférieure du coulisseau (L/R+F/B) : 1400*900*100 mm
Dimensions de la table (L/R+F/B) : 1600*1000*180 mm
Ouverture entre montants (F/B+U/D) : 1100*750 mm
Puissance moteur principal : 30 kW
Pression d'air : 0.6 Mpa
Précision de la presse : Japon JIS Classe 1
Dimensions machine : 2308*2945*4525 mm
Capacité du coussin de matrice : 60 kN
Course du coussin de matrice : 70 mm
Surface effective du coussin : 410*260 mm^2


JSE1-260 - Paramètres clés
Capacité nominale : 2600 kN
Course de capacité nominale : V(6 mm), H(4 mm)
Course du coulisseau : V(250 mm), H(100 mm)
Courses par minute : V(20–40 spm), H(40–75 spm)
Hauteur maximale d'outillage : V(500 mm), H(460 mm)
Réglage de la hauteur d'outil : 120 mm
Poids maximal de l'outil supérieur : 800 kg
Surface inférieure du coulisseau (L/R+F/B) : 920*700*100 mm
Dimensions de la table (L/R+F/B) : V(1300*900*180 mm), H(1300*700*180 mm)
Ouverture entre montants (F/B+U/D) : V(950*660 mm), H(750*620 mm)
Puissance moteur principal : 22 kW
Pression d'air : 0.6 Mpa
Précision de la presse : Japon JIS Classe 1
Dimensions machine : 1978*2755*4490 mm
Capacité du coussin de matrice : 140 kN
Course du coussin de matrice : 100 mm
Surface effective du coussin : 700*470 mm^2


JSE1-200 - Paramètres clés
Capacité nominale : 2000 kN
Course de capacité nominale : V(6 mm), H(4 mm)
Course du coulisseau : V(200 mm), H(150 mm)
Courses par minute : V(20–45 spm), H(35–70 spm)
Hauteur maximale d'outillage : V(450 mm), H(410 mm)
Réglage de la hauteur d'outil : 110 mm
Poids maximal de l'outil supérieur : 800 kg
Surface inférieure du coulisseau (L/R+F/B) : 850*650*90 mm
Dimensions de la table (L/R+F/B) : V(1150*850*160 mm), H(1150*650*160 mm)
Ouverture entre montants (F/B+U/D) : V(900*610 mm), H(700*570 mm)
Puissance moteur principal : 15 kW
Pression d'air : 0.6 Mpa
Précision de la presse : Japon JIS Classe 1
Dimensions machine : 1788*2590*4010 mm
Capacité du coussin de matrice : 140 kN
Course du coussin de matrice : 100 mm
Surface effective du coussin : 640*470 mm^2


JSE1-160 - Paramètres clés
Capacité nominale : 1600 kN
Course de capacité nominale : V(6 mm), H(4 mm)
Course du coulisseau : V(200 mm), H(80 mm)
Courses par minute : V(25–50 spm), H(50–100 spm)
Hauteur maximale d'outillage : V(450 mm), H(350 mm)
Réglage de la hauteur d'outil : 100 mm
Poids maximal de l'outil supérieur : 700 kg
Surface inférieure du coulisseau (L/R+F/B) : 700*580*90 mm
Dimensions de la table (L/R+F/B) : V(1000*750*140 mm), H(1000*580*140 mm)
Ouverture entre montants (F/B+U/D) : V(800*560 mm), H(630*510 mm)
Puissance moteur principal : 11 kW
Pression d'air : 0.6 Mpa
Précision de la presse : Japon JIS Classe 1
Dimensions machine : 1617*2290*3420 mm
Capacité du coussin de matrice : 100 kN
Course du coussin de matrice : 80 mm
Surface effective du coussin : 540*350 mm^2


JSE1-110 - Paramètres clés
Capacité nominale : 1100 kN
Course de capacité nominale : V(5 mm), H(3 mm)
Course du coulisseau : V(180 mm), H(110 mm)
Courses par minute : V(30–65 spm), H(50–100 spm)
Hauteur maximale d'outillage : V(350 mm), H(320 mm)
Réglage de la hauteur d'outil : 90 mm
Poids maximal de l'outil supérieur : 450 kg
Surface inférieure du coulisseau (L/R+F/B) : 650*520*80 mm
Dimensions de la table (L/R+F/B) : V(900*700*110 mm), H(900*520*110 mm)
Ouverture entre montants (F/B+U/D) : V(750*500 mm), H(570*470 mm)
Puissance moteur principal : 7.5 kW
Pression d'air : 0.6 Mpa
Précision de la presse : Japon JIS Classe 1
Dimensions machine : 1488*2040*3125 mm
Capacité du coussin de matrice : 80 kN
Course du coussin de matrice : 80 mm
Surface effective du coussin : 500*300 mm^2


Caractéristiques / spécifications techniques (résumé)

• Gamme : série JSE1
• Standard de précision : Japon JIS Classe 1
• Pression d'air (standard) : 0.6 Mpa
• Plage de course du coulisseau : 150 mm à 300 mm (selon modèle)
• Plage de puissance du moteur principal : 7.5 kW à 30 kW (selon modèle)
• Plage de capacité du coussin de matrice : 60 kN à 151 kN (selon modèle)
