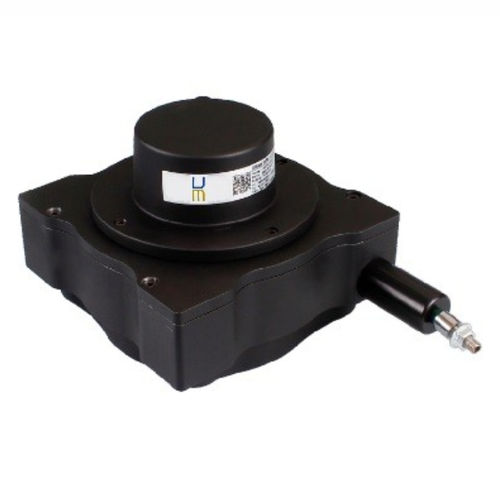

Codeur à câble incrémental LCS08

optiqueà sortie numériquefils nus

Présentation
Le LCS08 est un capteur de position à fil tendu utilisant la technologie de codeur incrémental (optique) pour mesurer la course de déplacement du câble et fournir un signal compatible Push-pull, TTL ou HTL. Il est conçu pour des applications industrielles et machine-outil, avec une grande durée de vie mécanique et un montage simple.

Caractéristiques principales

• Technologie : Codeur incrémental (optique)
• Plage de mesure : 3500…8250 mm
• Résolutions disponibles : 50 µm et 25 µm; options exprimées également comme 0,1 mm/ppr – 0,2 mm/ppr selon configuration
• Signal de sortie : ABZ (A,B,Z) ou A/,A, B/,B, Z/,Z
• Type de signal : Push-pull, TTL Line driver ou HTL Line driver
• Tension d'alimentation : 8 – 24 Vcc, 5 Vcc ou 5 – 30 Vcc (selon version)
• Consommation : < 40 mA (à 24 Vcc)
• Connexions électriques : sortie par câble (2,5 m standard)
• Vitesse maximale de mesure : 1 m/s
• Indice de protection : IP65
• Matière du boîtier : Aluminium
• Masse : < 2200 g
• Température de fonctionnement : -20 à 80 °C
• Température de stockage : -30 à 90 °C
• Montage : simple

Usage et avantages

• Mesure de position et déplacement avec interface codeur incrémental pour intégration sur automates et systèmes d'acquisition.
• Signal standardisé (Push-pull/TTL/HTL) facilitant l'interfaçage avec électroniques de mesure et afficheurs.
• Conception robuste adaptée aux environnements industriels (IP65, boîtier aluminium).

Caractéristiques / spécifications techniques

• Modèle : LCS08
• Technologie : Optique, codeur incrémental
• Plage de mesure : 3500…8250 mm
• Résolution : 50 µm / 25 µm (ou 0,1 mm/ppr – 0,2 mm/ppr selon configuration)
• Sortie : A, B, Z (ou A/,A, B/,B, Z/,Z)
• Type de sortie : Push-pull, TTL Line driver, HTL Line driver
• Alimentation : 8–24 Vcc ; 5 Vcc ; ou 5–30 Vcc
• Consommation : < 40 mA (à 24 Vcc)
• Longueur de câble standard : 2,5 m
• Vitesse max : 1 m/s
• Indice de protection : IP65
• Boîtier : Aluminium
• Masse : < 2200 g
• Température fonctionnement : -20 à 80 °C
• Température stockage : -30 à 90 °C
