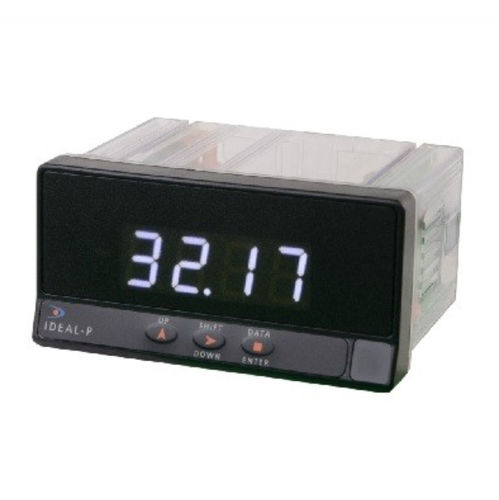

Afficheur à LED IDEAL-P

numériqueà 4 chiffrespour capteur

Présentation
L’Indicateur de panneau IDEAL-P de la série KOSMOS est un indicateur numérique de panneau universel multifonction configurable destiné à la lecture et à la transmission de signaux process et de température. Il affiche les variables d’entrée sur 4 digits avec point décimal dans les unités d’ingénierie souhaitées. La programmation de la plage d’affichage peut se faire directement à partir du clavier ou par acquisition directe du signal d’entrée. L’appareil intègre une alimentation auxiliaire 24 Vcc pour capteurs, une sortie relais et une sortie analogique 4-20 mA.

Fonctionnalités principales

• Affichage : 4 digits avec point décimal, hauteur de digit 14 mm, plage d’affichage -9999 à 9999, LED de signe située à gauche du digit de poids fort.
• Entrées process : ±10 V, ±200 V, ±20 mA.
• Entrées température : Pt100 et thermocouples (types J, K, T, N).
• Sorties : 1 relais SPDT (8 A à 250 Vac) ; 1 sortie analogique 4-20 mA (recopie), générateur de consigne.
• Alimentation capteurs : tension auxiliaire 24 Vcc intégrée.
• Interface utilisateur : clavier 3 touches pour configuration via menus séparés et messages d’aide à la programmation.
• Programmation : configuration de la plage d’affichage depuis le clavier ou automatiquement par acquisition du signal d’entrée.

Application
Conçu pour des applications industrielles de mesure et de transmission de signaux process et température, intégration en panneau pour surveillance et commande locale.

Caractéristiques / spécifications techniques

• Modèle : IDEAL-P (série KOSMOS).
• Entrées process : ±10 V, ±200 V, ±20 mA.
• Entrées température : Pt100, thermocouples J, K, T, N.
• Sortie relais : 1 x SPDT, 8 A @ 250 Vac.
• Sortie analogique : 4-20 mA (recopie) et fonction générateur de consigne.
• Alimentation capteurs : 24 Vcc disponible en sortie.
• Affichage : 4 digits + point décimal, hauteur digits 14 mm, plage -9999 à 9999, LED signe.
• Clavier : 3 touches pour configuration et menu.
• Modes de programmation : clavier local ou acquisition directe du signal.
