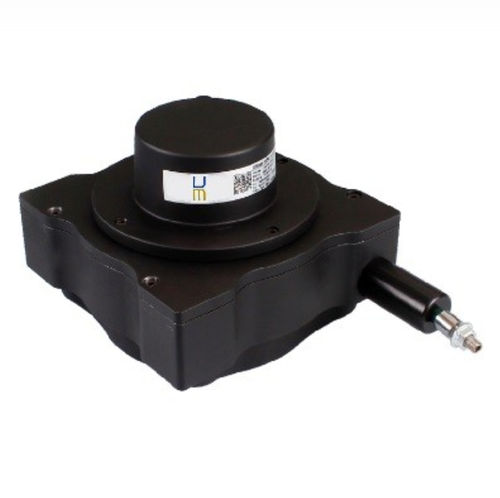

Codeur à câble à potentiomètre LCS05

analogiquesortie de tension4-20 mA

Description
Le LCS05 est un capteur de déplacement à fil tendu utilisant la technologie potentiométrique (type résistive) pour convertir la course du câble en un signal analogique. Conçu pour une longue durée de vie mécanique, il s'intègre aux systèmes industriels et aux machines spéciales.

Résumé fonctionnel

• Technologie : potentiométrique / type résistive
• Plage de mesure : 3500…8250 mm
• Linéarité : 0,5% de la pleine échelle (PE)
• Type de signal : diviseur de tension
• Sorties : résistive, 0-10 V, 4-20 mA (sortie résistive ou avec conditionneur intégré)
• Tension d'alimentation : 15-30 Vcc (24 Vcc max pour sorties tension/courant)
• Connexions électriques : câble de sortie 2,5 m (standard)
• Vitesse maximale : 1 m/s
• Boîtier : aluminium
• Masse : < 2200 g
• Indice de protection : IP65
• Température de fonctionnement : -20 à 80 °C
• Température de stockage : -30 à 90 °C
• Montage : simple

Présentation technique
Le LCS05 mesure la variation de résistance liée au déplacement du câble et fournit un signal analogique proportionnel, exploitable pour le contrôle et la surveillance. Sa conception mécanique offre une longue durée de vie adaptée aux environnements industriels.

Caractéristiques / spécifications techniques

• Modèle : LCS05
• Technologie : type résistive (potentiométrique)
• Plages de mesure : 3500…8250 mm
• Linéarité : 0,5% de la pleine échelle (PE)
• Type de signal : diviseur de tension
• Sorties disponibles : résistive, 0-10 V, 4-20 mA
• Alimentation : 15-30 Vcc (24 Vcc max pour sorties tension/courant)
• Connexion : câble de sortie 2,5 m (standard)
• Vitesse maximale d'utilisation : 1 m/s
• Boîtier : aluminium
• Masse : < 2200 g
• Indice de protection : IP65
• Température de fonctionnement : -20 à 80 °C
• Température de stockage : -30 à 90 °C
• Montage : simple
