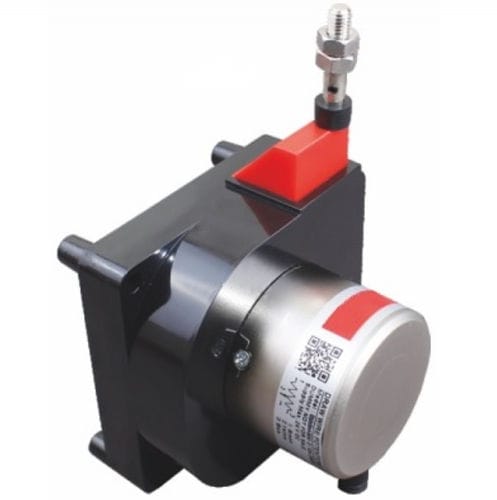

Codeur à câble à potentiomètre LCS01

4-20 mAsortie de tensionanalogique

Présentation
Capteur de déplacement linéaire à câble LCS01 utilisant la technologie potentiométrique (variation de la résistance) pour mesurer la course du câble et fournir un signal analogique proportionnel. Grande durée de vie mécanique, adapté aux applications industrielles.

Fonctionnalités principales

• Technologie : Potentiomètre (type résistif)
• Plages de mesure : 500, 900, 1800 ou 3600 mm
• Linéarité : 0,5 %, 0,1 %, 0,05 % de la PE selon la course
• Sorties : résistive, 0-10 V, 4-20 mA (avec conditionneur intégré)
• Montage : simple

Informations électriques et mécaniques

• Tension d'alimentation : 13-30 Vcc (24 Vcc max pour la sortie tension)
• Connexions électriques : sortie câble (2,5 m standard)
• Matière du boîtier : Aluminium / Acier / Plastique ABS
• Indice de protection : IP54
• Température de fonctionnement : -20 à 80 °C
• Température de stockage : -30 à 90 °C

Options

• En option : livraison avec certificat d'étalonnage COFRAC, équivalent COFRAC ou raccordé COFRAC

Caractéristiques / spécifications techniques

• Modèle : LCS01
• Technologie : Potentiométrique (diviseur de tension)
• Plages de mesure : 500 mm, 900 mm, 1800 mm, 3600 mm
• Linéarité : 0,5 % / 0,1 % / 0,05 % de la PE selon la course
• Type de sortie : Résistive ; 0-10 V ; 4-20 mA
• Alimentation : 13-30 Vcc (24 Vcc max pour la sortie tension)
• Connexion : câble de sortie 2,5 m (standard)
• Boîtier : Aluminium / Acier / ABS
• Indice IP : IP54
• Température de fonctionnement : -20 à 80 °C
• Température de stockage : -30 à 90 °C
• Montage : simple
• Durée de vie mécanique : élevée
