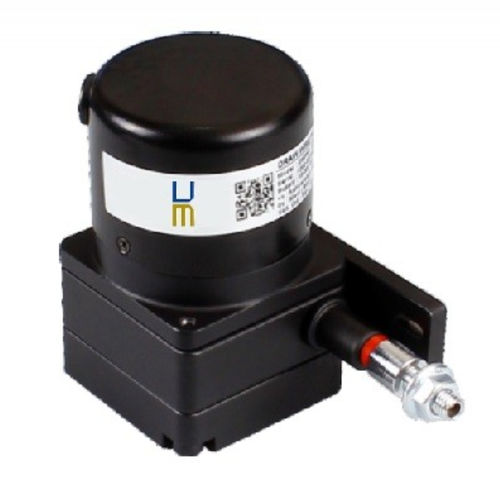

Codeur à câble absolu LCS03

à potentiomètre4-20 mAanalogique

Présentation
LCS03 est un potentiomètre linéaire à câble utilisant la technologie potentiométrique (type résistive) pour mesurer la position et le déplacement. Ce capteur délivre un signal analogique et offre une grande durée de vie mécanique, adapté aux applications industrielles nécessitant un retour de position fiable.

Fonctionnalités

• Plage de mesure : 100–1200 mm
• Linéarité : 0,5 % de la PE
• Type de signal : diviseur de tension (analogique)
• Type de sortie : résistive, 0–10 V, 4–20 mA
• Sortie résistive ou avec conditionneur intégré (tension ou courant)
• Tension d'alimentation : 24 Vcc max (pour la sortie tension) ; 15–30 Vcc
• Connexions électriques : sortie câble (2,5 m standard)
• Matière du boîtier : aluminium
• Indice de protection : IP54
• Température de fonctionnement : -20 à 80 °C
• Température de stockage : -30 à 90 °C
• Montage : simple

Applications
Mesure de position et de déplacement dans des environnements industriels et machines spéciales où un signal analogique de position est requis.

Caractéristiques / spécifications techniques

• Modèle : LCS03
• Technologie : potentiométrique (type résistive)
• Étendues de mesure : 100–1200 mm
• Linéarité : 0,5 % de la PE
• Type de sortie : résistive, 0–10 V, 4–20 mA
• Tension d'alimentation : 24 Vcc max (pour sortie tension) ; 15–30 Vcc
• Longueur de câble standard : 2,5 m
• Boîtier : aluminium
• Indice IP : IP54
• Température de fonctionnement : -20 à 80 °C
• Température de stockage : -30 à 90 °C
