Codeur à câble incrémental LCS02
optiqueà sortie numériqueen plastique

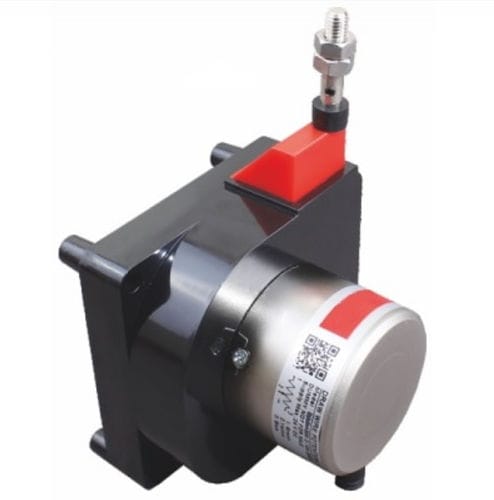

Codeur à câble incrémental - LCS02 - Instrumentys - optique / à sortie numérique / en plastique
Codeur à câble incrémental - LCS02 - Instrumentys - optique / à sortie numérique / en plastique
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Instrumentys

Caractéristiques

Type
incrémental
Technologie
optique
Signal de sortie
à sortie numérique
Matériau
en aluminium, en acier, en plastique
Niveau de protection
IP54
Applications
pour l'industrie
Autres caractéristiques
haute résolution, 3 canaux
Longueur

Min: 500 mm
(19,685 in)

Max: 3 600 mm
(141,732 in)

Résolution

Min: 0,03 mm
(0 in)

Max: 0,05 mm
(0 in)

Température de process

Min: -20 °C
(-4 °F)

Max: 80 °C
(176 °F)

Description

Résumé
Capteur de position à câble de type codeur incrémental (optique), conçu pour grandes courses et mesure incrémentale précise. Sorties : Push-pull, TTL Line driver ou HTL Line driver.

Caractéristiques principales
  • Technologie : Codeur incrémental (optique)
  • Plage de mesure : 500, 1000, 1500, 2500, 3000, 3500, 3600 mm
  • Résolution : incrémentale 50 µm ou 25 µm
  • Sortie : TTL ou HTL Line driver; signaux A, B, Z (A/,A, B/,B, Z/,Z)
  • Montage simple


Description
Le LCS02 est un capteur de position à câble utilisant la mesure incrémentale optique pour suivre la course du câble et fournir un signal codeur numérique. Le capteur offre une grande durée de vie mécanique et s'intègre dans de nombreuses applications industrielles.

Caractéristiques / Spécifications techniques
  • Technologie : Codeur incrémental (optique)
  • Étendues de mesure : 500 à 3600 mm (versions disponibles : 500, 1000, 1500, 2500, 3000, 3500, 3600 mm)
  • Résolution : 50 µm ou 25 µm (incrémental) ; indications complémentaires : 0,1 mm/ppr – 0,2 mm/ppr
  • Signaux de sortie : A, B, Z (ou A/,A, B/,B, Z/,Z)
  • Type de signal : Push-pull, TTL Line driver, HTL Line driver
  • Tension d'alimentation : 8–24 Vcc, 5 Vcc ou 5–30 Vcc
  • Consommation : <40 mA (à 24 Vcc)
  • Connexions électriques : sortie câble (2,5 m standard)
  • Indice de protection : IP54
  • Boîtier : Aluminium / Acier / Plastique ABS
  • Température de fonctionnement : -20 à 80 °C
  • Température de stockage : -30 à 90 °C
  • Durée de vie : grande durée de vie mécanique
  • Options : afficheur, transmetteur, étalonnage (certificat COFRAC ou équivalent)


Options et accessoires
  • Modules d'affichage intégrés
  • Transmetteurs analogiques ou numériques
  • Longueurs de câble et types de connecteurs personnalisés
  • Certificat d'étalonnage (COFRAC ou équivalent)


Applications
  • Mesure de position linéaire sur machines et lignes de production
  • Actionneurs et vérins hydrauliques/ pneumatiques
  • Convoyeurs et systèmes de manutention
  • Bancs d'essai et équipements de mesure
