Panneau d'information pour usage intérieur et extérieur JUNIOR-P/JR20-P

Présentation
L’indicateur de process JUNIOR-P / JR20-P est un ensemble électronique composé d’une carte mère et d’un module d’affichage avec clavier, livré dans un boîtier prêt pour montage en panneau. Il est destiné au contrôle de processus industriels et propose plusieurs types d’entrées et d’options (relais, alimentation capteurs, programmation par clavier ou apprentissage du signal).

Fonctionnalités principales

• Afficheur 4 chiffres avec 1 point décimal.
• Clavier de 3 touches pour programmation locale.
• Possibilité d’acquisition directe du signal par apprentissage.
• Tension d’alimentation dédiée 24 Vcc pour l’alimentation de transmetteurs.
• Option relais : 2 seuils par relais SPDT 8 A avec borniers débrochables accessibles par l’arrière.

Entrées prises en charge

• Process (signaux analogiques) : ±10 V, ±20 mA.
• Température : Pt100, Pt1000, thermocouples types J, K, T et N.
• Potentiomètre : de 100 Ω à 100 kΩ.
• Résistance : plages 999.9 Ω, 9999 Ω et 50.00 kΩ.

Affichage et variantes

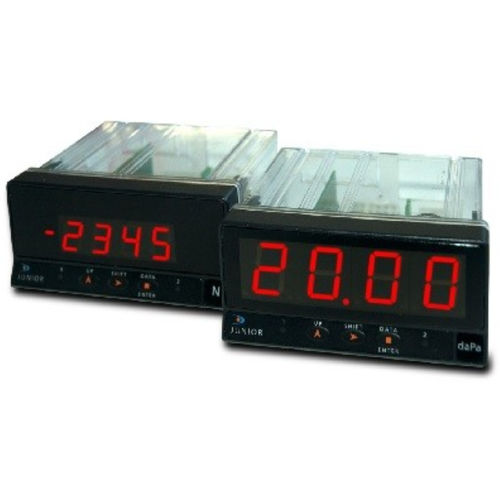

• JR-P : hauteur des digits 14 mm, plage d’affichage -9999 à 9999. Le LED de signe est séparé.
• JR20-P : hauteur des digits 20 mm, plage d’affichage -1999 à 9999. Distance de lecture supérieure; le LED de signe est intégré dans le 4ème digit.

Application
Instrument adapté au contrôle et à l’affichage de variables de process et de température en milieu industriel, avec possibilité d’alimenter et d’interfacer des transmetteurs 24 Vcc.

Caractéristiques / Spécifications techniques

• Modèles : JR-P, JR20-P
• Entrées process : ±10 V, ±20 mA
• Entrées température : Pt100, Pt1000, thermocouples J, K, T, N
• Entrée potentiomètre : 100 Ω ÷ 100 kΩ
• Entrées résistance : 999.9 Ω, 9999 Ω, 50.00 kΩ
• Alimentation : universelle (tension CA/CC)
• Alimentation 24 Vcc disponible pour alimenter des transmetteurs
• Afficheur : 4 chiffres + 1 point décimal
• JR-P : digits 14 mm, affichage -9999 ÷ 9999
• JR20-P : digits 20 mm, affichage -1999 ÷ 9999, LED de signe intégré
• Programmation : clavier 3 touches ou apprentissage automatique du signal
• Option relais : 2 seuils par relais SPDT 8 A, borniers débrochables arrière
• Montage : boîtier panneau (prêt à monter)
