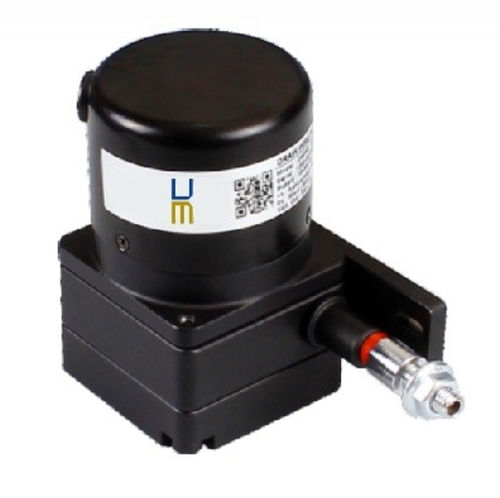

Codeur à câble incrémental LCS06

optiqueLine Driverà sortie numérique

Présentation
Codeur à câble pour mesure de déplacement LCS06. Conçu pour la mesure de course de câble avec une sortie incrémentale adaptée aux systèmes industriels.

Résumé

• Technologie : Codeur incrémental / Optique
• Plage de mesure : 100…1200 mm
• Résolution : 50 µm, 25 µm; variantes indiquées 0,1 mm/ppr – 0,2 mm/ppr
• Sorties : TTL, HTL, Push-pull (A, B, Z ou A/, A, B/, B, Z/, Z)
• Indice de protection : IP54

Description détaillée
Le LCS06 est un codeur à câble destiné à la mesure de déplacement linéaire. Il utilise la technologie de codeur incrémental (optique) pour mesurer la course du câble et délivrer des signaux de type Push-pull, TTL Line driver ou HTL Line driver. Ce capteur est conçu pour une grande durée de vie mécanique et s'intègre dans de nombreuses applications industrielles et de construction de machines. Le capteur nécessite un conditionnement/traitement du signal pour lecture et affichage via systèmes de mesure ou logiciels appropriés (afficheur, transmetteur, etc.).

Caractéristiques / spécifications techniques

• Référence / modèle : LCS06
• Technologie : Codeur incrémental (optique)
• Plage / étendues de mesure : 100…1200 mm
• Résolution (mentionnées sur la page) : incrémental avec résolution de 50 µm et 25 µm
• Autre mention de résolution : 0,1 mm/ppr – 0,2 mm/ppr
• Signal de sortie : A, B, Z ou A/, A, B/, B, Z/, Z
• Type de signal : Push-pull, TTL Line driver ou HTL Line driver
• Tension d'alimentation : 8 – 24 Vcc, 5 Vcc ou 5 – 30 Vcc (variantes)
• Consommation : < 40 mA (24 Vcc)
• Connexions électriques : sortie câble (2,5 m standard)
• Vitesse maximale d'utilisation : 0,5 m/s
• Indice de protection : IP54
• Matière du boîtier : Aluminium
• Masse : < 500 g
• Température de fonctionnement : -20 à 80 °C
• Température de stockage : -30 à 90 °C
• Durée de vie : grande durée de vie mécanique (mention générique)
