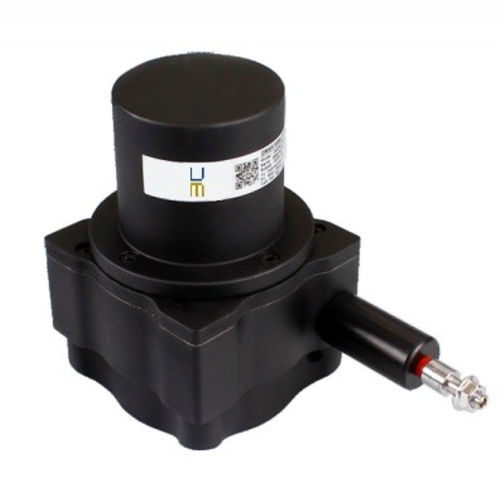

Codeur à câble incrémental LCS07

optiquetransmetteur intégré5 Vcc

Présentation
Codeur de position à câble LCS07. Le LCS07 utilise la technologie de codeur incrémental (optique) pour mesurer la course du câble et fournir des signaux de position. Ce capteur est conçu pour une longue durée de vie mécanique et s'intègre dans de nombreuses applications industrielles et de construction de machines.

Principales fonctionnalités

• Technologie : codeur incrémental / optique
• Plage / étendues de mesure : 1250…3300 mm
• Résolutions mentionnées : incrémental avec résolution 50 µm et 25 µm ; indications de résolution 0,1 mm/ppr – 0,2 mm/ppr
• Montage simple
• Bonne protection mécanique (Indice IP élevé)

Sorties et signaux

• Signal de sortie : A, B, Z ou A/, A, B/, B, Z/, Z
• Type de signal : Push-pull, TTL Line driver ou HTL Line driver

Alimentation et consommation

• Tension d'alimentation : 8 – 24 Vcc, 5 Vcc ou 5 – 30 Vcc
• Consommation : < 40 mA (24 Vcc)
• Connexions électriques : sortie par câble (2,5 m standard)

Performances mécaniques et environnementales

• Vitesse maximale : 2 m/s
• Indice de protection : IP65
• Matière du boîtier : aluminium
• Masse : < 1300 g
• Température de fonctionnement : -20 à 80 °C
• Température de stockage : 30 à 90 °C

Applications

• Mesure de déplacement/position pour l'industrie et la construction de machines

Caractéristiques / spécifications techniques

• Référence modèle : LCS07
• Technologie : codeur incrémental, optique
• Résolution : 50 µm et 25 µm indiqués ; 0,1 mm/ppr – 0,2 mm/ppr (mentions présentes)
• Étendues de mesure : 1250…3300 mm
• Sortie : A, B, Z (ou versions complémentaires A/, B/, Z/)
• Type de sortie : Push-pull, TTL Line driver, HTL Line driver
• Tension d'alimentation : 8–24 Vcc, 5 Vcc ou 5–30 Vcc
• Consommation : < 40 mA (à 24 Vcc)
• Connexion : câble de sortie 2,5 m (standard)
• Vitesse maximale : 2 m/s
• Indice IP : IP65
• Boîtier : aluminium
• Masse : < 1300 g
• Température de fonctionnement : -20 à 80 °C
• Température de stockage : 30 à 90 °C
